Електронний вимикач ECB

Сфера застосування

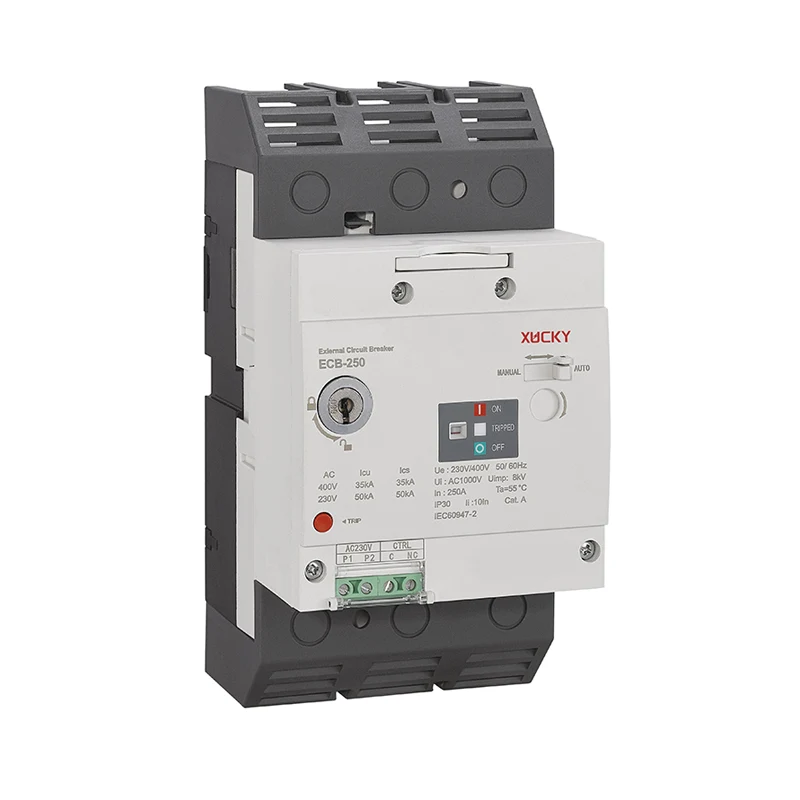

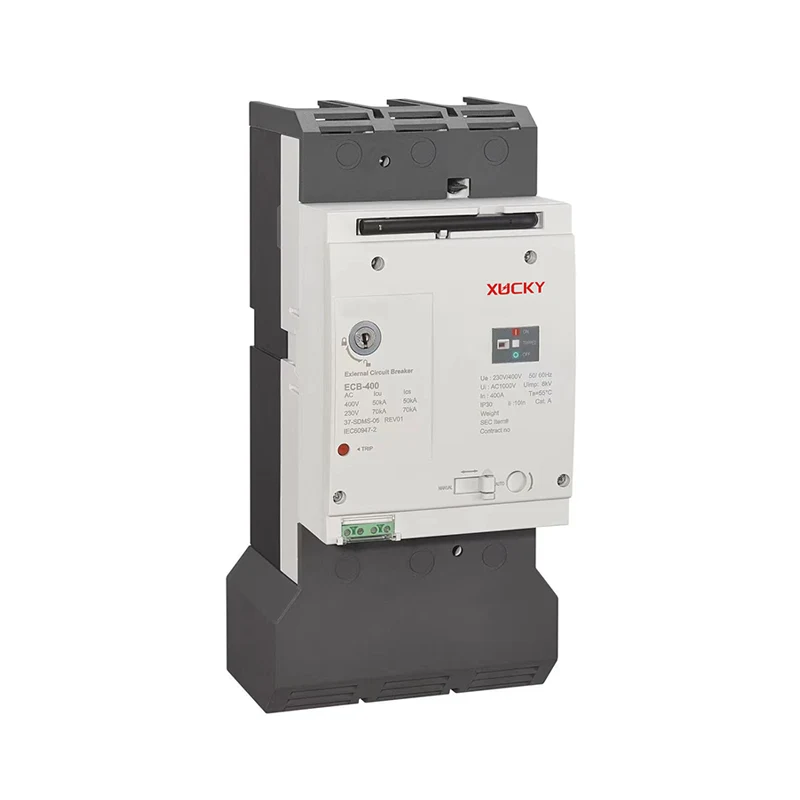

Електронний автоматичний вимикач XUCKY ECB (зовнішній автоматичний вимикач) призначений для використання в різних сферах застосування, де потрібне точне керування та моніторинг електричних систем. Він підходить як для комерційних, так і для промислових установок, включаючи, але не обмежуючись, системами розподілу електроенергії, процесами автоматизації та рішеннями для управління енергією. XUCKY ECB підходить для змінного струму 50 Гц/60 Гц. за звичайних обставин автоматичний вимикач електричного механізму роботи можна використовувати для нечастого перетворення лінії та нечастого запуску двигуна. Серія електричних операцій невелика за розміром, проста в установці, стабільна в роботі, інтуїтивно зрозумілий дисплей і може працювати вручну. Його комплексна продуктивність досягла передового рівня подібних продуктів у світі.

Класифікація

Продукт ECB відноситься до категорії інтелектуальних електричних пристроїв, спеціально розроблених для моніторингу та контролю електричних параметрів. Його можна класифікувати як вдосконалений розумний контролер для електричних систем.

Продуктивність інтелектуального контролера

Інтелектуальний контролер у продукті ECB забезпечує чудову продуктивність щодо збору даних, обробки та відповіді. Ключові особливості:

● Моніторинг напруги, струму, коефіцієнта потужності та споживання енергії в реальному часі

● Автоматичне виявлення несправностей і сигналізація

● Можливості віддаленого доступу та керування

● Настроювані параметри та порогові значення для оптимальної продуктивності системи

Нормальні умови праці

Для забезпечення надійної роботи виріб ECB слід установлювати та експлуатувати за таких умов:

● Температура навколишнього середовища -5 ℃ ~ +40 ℃ між ними, висота не перевищує 2000 метрів.

● Атмосферні умови: найвища температура становить 40℃. Відносна вологість повітря не перевищує 50%, а більш висока відносна вологість може бути дозволена за нижчих температур, наприклад 20℃. Час досягає 90%.。Потрібно вжити особливих заходів для конденсація, яка періодично утворюється через зміни температури.

● Зовнішнє магнітне поле місця установки не повинно перевищувати в жодному напрямку геомагнітне поле в 5 разів, уникайте сильних електромагнітних перешкод (таких як двигуни високої потужності або перетворювачі частоти) поблизу виробу, відсутність вибухонебезпечних і агресивних газів, відсутність дощу та снігопад, сухий і провітрюваний.

● Рівень забруднення: Рівень 3; Категорія установки: III

Короткий вступ до структури

● Електричний робочий механізм знаходиться в межах 85~110% від номінальної робочої напруги (24В постійного струму, допустимий діапазон напруги становить 22,4~25,2В постійного струму), що може забезпечити надійну роботу автоматичного вимикача.

● Робоча напруга: AC220V/DC220V, AC380V/DC380V, DC24V; всього 3 робочі напруги.

● P1 і P2 – робочі термінали доступу до джерела живлення. P1 і P2 повинні бути ізольовані від основного ланцюга вимикача і можуть витримувати опір напруги не менше ніж 2000 В змінного струму/1 хв між головним ланцюгом і не повинні ламатися та спалахувати. Використовуваний інструмент виявлення опору напруги відповідає вимогам IEC60947-1 (GB14048).1)

● S1, S2, S4 – кінець доступу лінії керування, а сигнал – імпульсний сигнал (короткочасне з’єднання); контакти на столовому реле підключаються до S1 (загальна точка), S2 (замкнуто), S4 (розімкнуто). Коли S1 і S2 з'єднані через контакти на настільному реле, автоматичний вимикач замкнутий (команда вмикання не вимагає підключення або відключення сигналу для рівномірного виконання); коли S1 і S4 з'єднані через контакти на настільному реле, автоматичний вимикач роз'єднується (команда перемикання не вимагає підключення або відключення сигналу)

● Коли автоматичний режим перемикається на ручне керування автоматичним вимикачем, щоб закрити або розділити ворота, автоматичний вимикач може закрити або розділити ворота. На нього не впливають сигнали ввімкнення або відключення S1, S2 і S4.

● Коли автоматичний вимикач ручного режиму замкнутий або відключений і переключений на автоматичний режим, автоматичний вимикач не повинен працювати відповідно до режиму керування сигналом, лише повторно спрацюйте сигнал замикання S1, S2, щоб увімкнути автоматичний вимикач, щоб закрити (команда закриття не вимагає підключення або відключення сигналу); перемикач S1, Deduction (команда не вимагає підключення або відключення сигналу для виконання).

● Коли автоматичний вимикач виходить з ладу через коротке замикання або спрацьовування, функція самоперезавантаження 1 с (автоматичне перемикання автоматичного вимикача в положення розгалужувача) буде відкладена в автоматичному режимі, який не буде керуватися сигналом до спрацювання або спрацьовування (сигнал закриття рівномірно з'єднаний або сигнал воріт рівномірно з'єднаний); тільки повторне Ворота закриті (команда закриття не вимагає рівномірного підключення або відключення сигналу); вентилі S1 і S4 підключені до автоматичного вимикача (команда затвора не вимагає підключення або відключення сигналу для виконання). У ручному режимі немає операції для замикання або роз’єднання автоматичного вимикача.

Опис зовнішнього вигляду

Ефективність параметрів продукту

Технічні дані
