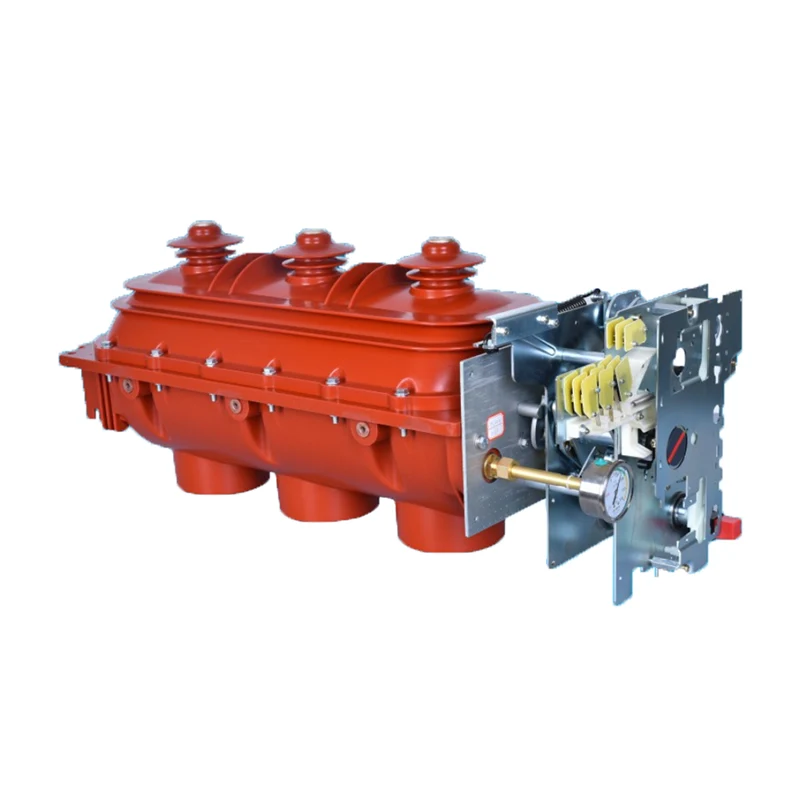

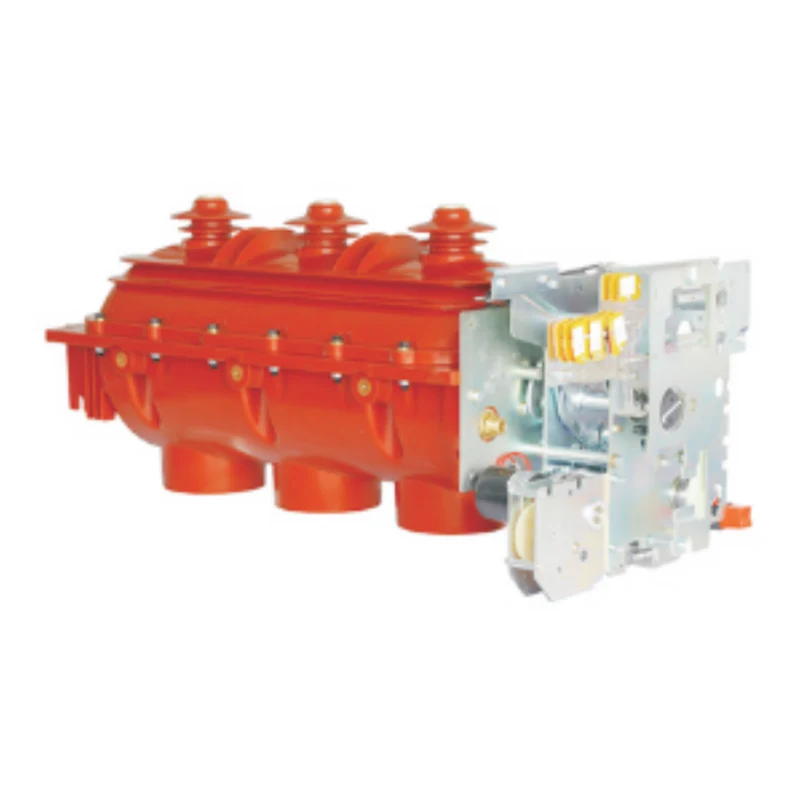

FLN36-12 Високовольтний перемикач навантаження гексафториду сірки для внутрішнього використання

FLN36-12 Внутрішній високовольтний вимикач навантаження гексафториду сірки - це розподільний пристрій середньої напруги, розроблений професійним виробником XUCKY. Це багатофункціональний розподільний пристрій середньої напруги, який об’єднує функції перемикання, розмикання та заземлення. Він використовує повністю герметичну, армовану оболонку з епоксидної смоли, наповнену елегазом 0,05 МПа. Ласкаво просимо до нас!

Надіслати запит

Опис продукту

застосування

Високоякісний високовольтний вимикач навантаження із гексафториду сірки Xucky FLN36-12 — це розподільний пристрій середньої напруги, розроблений нашою компанією з посиланням на нові міжнародні технології та відповідні стандарти енергетичної системи Китаю, а його показники продуктивності відповідають національному стандарту GB/T3804-2017 «3,6 кВ-40,5 кВ високовольтного вимикача навантаження змінного струму», який є основним перемикачем. елемент основного кільцевого блоку.

Серія FLN36-12D/FL(R)N36-12D внутрішнього високовольтного вимикача навантаження із гексафториду сірки — це набір гальм, розмикання та заземлення як один із багатофункціональних розподільних пристроїв середньої напруги, у повністю герметичному корпусі з посиленою структурою з епоксидної смоли, наповненої газом 0,05 МПа SF6, з найменшою кількістю частин для досягнення трьох вищевказаних функцій, щоб забезпечити якість продукту, підвищення надійності.

Він не вимагає технічного обслуговування і може безпечно працювати більше 20 років за нормальних умов.

Умова використання

Відносна вологість:

Середньодобовий <95%

Середньомісячний <90%

Висота: <5000м

Сильна вібрація та удари, а також відсутність пожежі, хімічної корозії та вибухонебезпечного місця

Застосування стандарту:

GB/T3804-2017

Перемикач навантаження змінного струму високої напруги

3,6кВ-40,5кВ

Технічний параметр

Номер	Ім'я		одиниця	Дані
1	Номінальна напруга		кВ	12
2	Номінальна частота		Гц	50
3	Поточний рейтинг		A	630
4	Номінальний піковий струм		в	50
5	Номінальний короткочасний струм 4S		в	20
6	Номінальний струм замикання		в	50
7	Номінальний струм відключення	Струм відключення активного навантаження	A	630
		Струм переривання замкнутого циклу	A	630
		Струм переривання зарядки кабелю	A	10
8	Витримувана напруга частоти живлення 1хв міжфазний, до землі/розриву		кВ	42/48
9	Витримує грозовий імпульс міжфазної напруги до землі/розриву		кВ	75/85
10	Відносний тиск газу Sf6 (манометричний тиск 20°C)		МПа	≤0,04
11	Номінальна робоча напруга (електрична)		V	AC220,DC220
12	Номінальна напруга шунтового розчіплювача		V	AC220,DC220
13	Середня швидкість відкриття		РС	3,5±1,5
14	Середня швидкість закриття		РС	3,5±1,5
15	Трифазне відкриття і закриття одночасно		РС	≤3
16	Основний опір контуру		мОм	≤120
17	Ручне управління найбільш актуальне		Н.м	≤160
18	Міжцентрова відстань між фазами		мм	210±0,5
