Серія FN5-12 Вимикач повітряного навантаження високої напруги в приміщенні

Підтримка індивідуального масового виробництва серії FN5-12 внутрішнього вимикача повітряного навантаження високої напруги (далі - вимикач навантаження) застосовується до мережі змінного струму 50 Гц 12 кВ для відключення струму навантаження та замикання струму короткого замикання. Вимикач навантаження із запобіжником може відключати струм короткого замикання для захисту вимикача. Вимикач навантаження можна використовувати з ручним механізмом керування типу CS6-1, і цей продукт спеціально використовує ручний механізм керування CS.

Надіслати запит

Опис продукту

застосування

Вимикач повітряного навантаження високої напруги серії FN5-12 (далі - вимикач навантаження) застосовується до мережі змінного струму 50 Гц 12 кВ для відключення струму навантаження та короткого замикання. Вимикач навантаження із запобіжником може відключати струм короткого замикання для захисту вимикача.

Вимикач навантаження можна використовувати з ручним механізмом керування типу CS6-1, і цей продукт спеціально використовує ручний механізм керування CS 口.

Тип і значення

FN5-12 Series Indoor High Voltage Air Load Break Switch

Використовуйте середовище

a. Висота < 1000 м;

b. Температура навколишнього повітря mFre: -25~+40°C, (моторизований механізм керування〉-5°C);

в. Відносна вологість: середньодобова <95%, середньомісячна <90% (+25 °C);

d. Навколишнє повітря без очевидних забруднень, таких як корозійний або легкозаймистий газ, водяна пара тощо.

д. Без повторної сильної вібрації.

Технічні дані внутрішнього повітряного вимикача високої напруги серії FN5-12

4.1 Таблиця 1 технічних параметрів вимикача навантаження

Ім'я	одиниця	Значення
Номінальна напруга	кВ	12
Максимальна робоча напруга	кВ	12
Номінальна частота	Гц	5.
Номінальний струм	A	400 630
Номінальний короткочасний струм (струм термостабільності)	кА/с	12,5/4 20/2
Номінальний піковий струм стійкості (струм динамічної стабільності)	кА	31,5 50
Номінальний струм відключення замкнутого контуру	A	400 630
Номінальний струм відключення навантаження	А.	400 630
5% номінального струму відключення навантаження	A	20 31.5
Номінальний зарядний струм відключення кабелю	A	10
Номінальний струм відключення трансформатора без навантаження		1250 кВА без навантаження струм трансформатора
Номінальний струм короткого замикання	кА	31,5 50
Час відключення струму навантаження	Навантаження/рази	100%/20 30%/75 60%/35 5%/80
1 хв частота потужності w; напруга nstana (RMS), фаза-фаза / isoktmg зламу	кВ	42/48
Частота живлення v^tnстандартна напруга між ізолюючими тріщинами	кВ	53
Імпульс блискавки витримує напругу на землю (пік), міжфазний/ізолюючий розрив	кВ	75/85
Робочий момент відкриття/закриття	Нм (Н)	90(80) 100(200)

Примітка: FN5-12D заземлена частина вимикача навантаження з пропускною здатністю короткого замикання.

4.2 Таблиця технічних параметрів запобіжників2

Модель	Номінальна напруга КВ	Запобіжник Номінальний струм A	Номінальний струм відключення KA	Номінальний струм запобіжника
RN3	12	50	12.5	2, 3, 5, 7,5, 12, 15, 20, 30, 40, 50
		75		75
		100		100
		200		150 200
SDL*J	12	40	50	6,3, 10, 16, 20, 25, 31,5, 40
SFL*J	12	100		50, 63, 71, 80, 100
SKL*J	12	126		125

Зовнішній вигляд і монтажні розміри (мм)

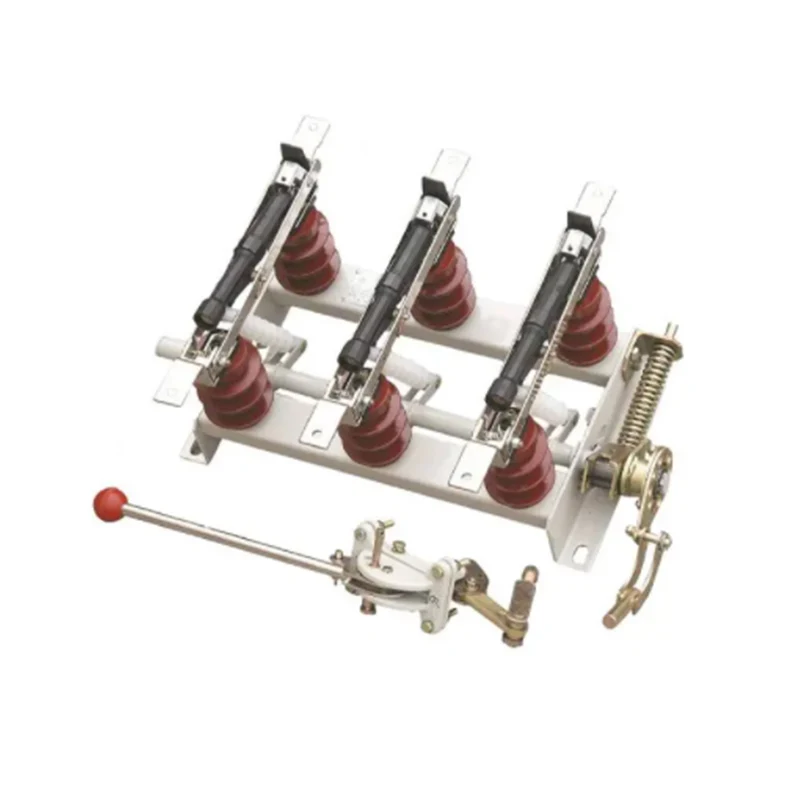

Рис. 1 FN5-12

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Каркас	2. Постійний ізолятор	3. Несуча монтажна плата	4. Лезо
5. Дугогасник	6. Пружина кручення та її цапфа	7. Направляюча планка	8. Монтажна плата
9. Важіль	10. Підшипник переміщення навантаження	11. Механізм заряджання пружини	12. Робочий механізм

Рис. 2 FN5-12D

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Каркас	2. Земляний блад	3. 7-й підшипник перемикача	4. Постійний ізолятор
5. Підшипник землерухомості	6. Плата монтажу балок	7. Лезо	8. Дугогасник
9. Намалюйте пружину та + підшипник пальця пружини	10. Направляюча планка	11. Монтажна плата	12. Важіль
13. Підшипник перемикача навантаження	14. Механізм натягування пружини вимикача навантаження	15. Земля swl、h ^ кільцевий зарядний механізм	16. Привід вимикача навантаження
17. Механізм роботи Er rth vi ch	18. Механізм блокування

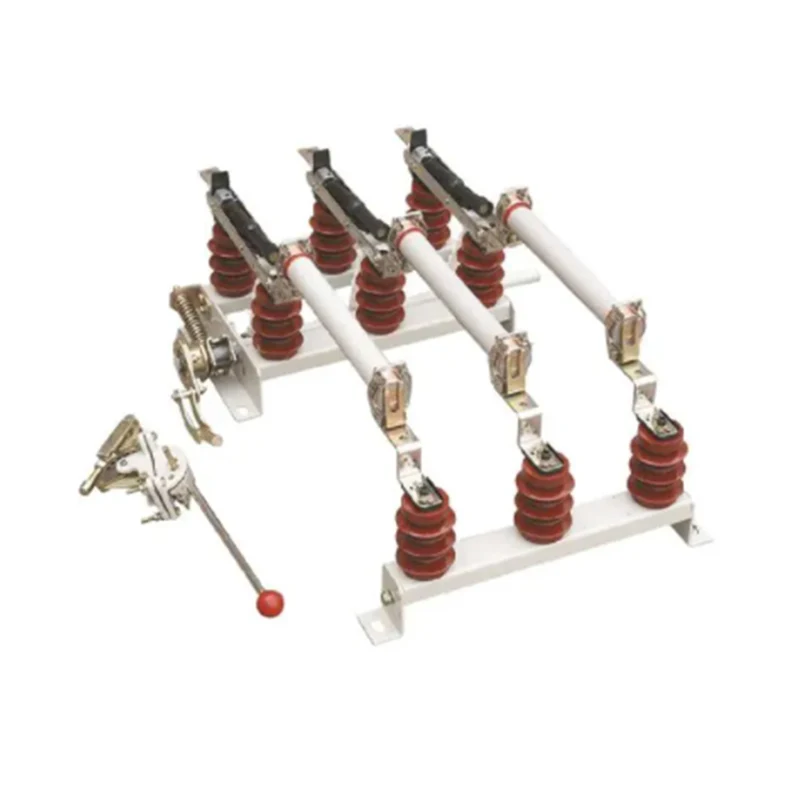

Рис. 3 FN5-12R(S)

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. ФН5-12Р навантаження св

2. Монтажна плата запобіжника Берінга

3. Плавка вставка

4. Плата електропроводки запобіжника

5. Основа запобіжника

Рис. 4 FN5-12DR

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12D навантаження s'icn

2. Монтажна плата запобіжника Берінга

3. Запобіжник

4. Плата електропроводки запобіжника

5. Основа запобіжника

Модель механізму CS6-1 csn	L Модель запобіжника		H	h
	SDLJ、SFLJ、SKL*J		935	530
	735 РН3-10	<75	990	585
	735 РН3-10	5=75	1040	635

Рис. 5 FN5-12R(S)a

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Перемикач навантаження FN5-12、c:i

2. Монтажна плата Берінга

3. Запобіжник

4. Плата електропроводки запобіжника

5. Основа запобіжника

Рис. 6 FN5-12DR(S)

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Перемикач FN5-12D	2. Монтажна плата запобіжника Берінга	3. Запобіжник
4. Плата електропроводки запобіжника	5. Метушня	6. Механізм блокування

Рис. 7 FN5-12R(D)L

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Під рамою	2. Ізолятор	3. Запобіжник	4. Спусковий пристрій
5. Рухомий контакт	6. Дугогасник	7. Направляюча планка	8. Статичний контакт
9. Механізм відкривання/закривання	10. Блокувальний пристрій	11. Привід перемикача навантаження	12. Заземлювач
