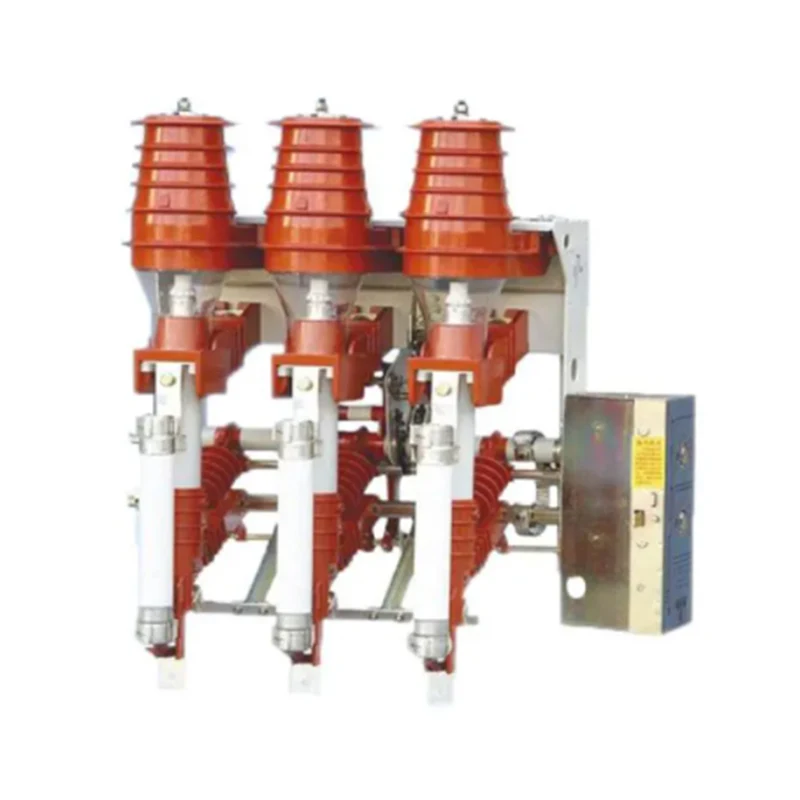

Серія FN12-12 Вимикач повітряного навантаження високої напруги в приміщенні

Вимикач повітряного навантаження високої напруги серії FN12-12 бренду XUCKY Electric — це 3-фазне обладнання для внутрішнього вимикача змінного струму 50 Гц 12 кВ.
♦ Спосіб встановлення: спереду, збоку, відкидно;
♦ Робочий механізм: доступний пружинний робочий механізм, ручний та електричний;
♦ Тип операції: праворуч і ліворуч;
♦ Застосування: закриті розподільні пристрої 12кВ.

Надіслати запит

Опис продукту

Контур

Серія FN12-12 внутрішнього високовольтного вимикача повітряного навантаження є трифазним змінним струмом 50 Гц 12 кВ внутрішнього вимикача.

♦ Спосіб встановлення: спереду, збоку, відкидно;

♦ Робочий механізм: доступний пружинний робочий механізм, ручний та електричний;

♦ Тип операції: праворуч і ліворуч;

♦ Застосування: закриті розподільні пристрої 12кВ.

Умови навколишнього середовища вимикача повітряного навантаження серії FN12-12 для приміщень високої напруги

♦ Температура навколишнього середовища: -25°C 〜+40°C;

♦ Висота: <1000 м (над рівнем моря);

♦ Відносна вологість: середньодобова <95%, середньомісячна <90%;

♦ Інтенсивність землетрусу: <8 рівня;

♦ Ступінь забруднення: II;

♦ Місця без пожежі, вибуху, хімічної корозії та серйозної вібрації.

Основні технічні параметри повітряного вимикача високої напруги серії FN12-12

НІ	Пункт			одиниця	ФН12-12Д/6 30-20	ФН12-12РД/1 25-31,5
1	Номінальна напруга			кВ	12	12
2	Номінальна частота			Гц	50	50
3	Номінальний струм			A	630	125
4	Витримувана напруга частоти живлення 1 хв (фаза-земля, між полюсами, відкриті контакти)		Фаза-земля, фаза-фаза	кВ	42	42
4			Ізолюючий перелом	кВ	48	48
5	Номінальна стійкість до грозового імпульсу (фаза-земля, між полюсами, відкриті контакти)		Фаза-земля, фаза-фаза	кВ	75	75
5			Ізолюючий перелом	кВ	85	85
6	Номінальний короткочасний струм (струм термостабільності)		Вимикач навантаження	кА	20
6	Номінальний короткочасний струм (струм термостабільності)		Заземлення	кА	20
7	Номінальна тривалість короткого замикання (час термічної стабільності)		Вимикач навантаження	s	4
7			Заземлення	s	2
8	Номінальний струм короткого замикання (піковий)			кА	50
9	Номінальний струм відключення	Активний струм відключення навантаження		A	630
		Струм розриву петлі			630
		5% активного струму відключення навантаження			31.5
		Струм зарядки кабелю			10
		Трансформаторна потужність холостого ходу		кВА	1250
10	Номінальний струм відключення короткого замикання (запобіжник обмеження струму)			кА		31.5
11	Номінальний струм передачі			A		1200
12	Механічне життя			разів	2000	2000
13	Вихідна енергія ударника			J		1±0,5
