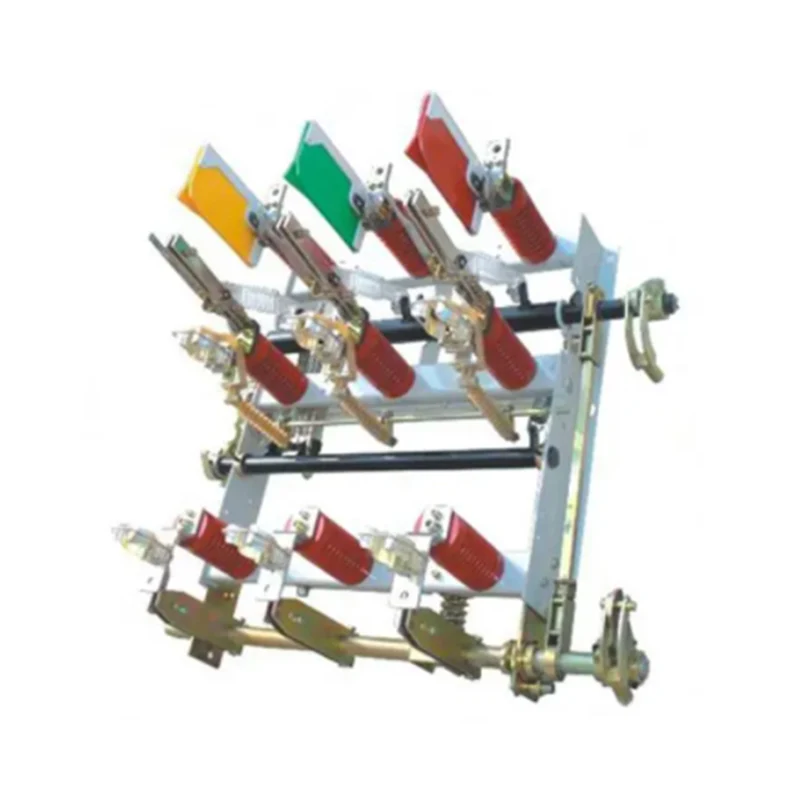

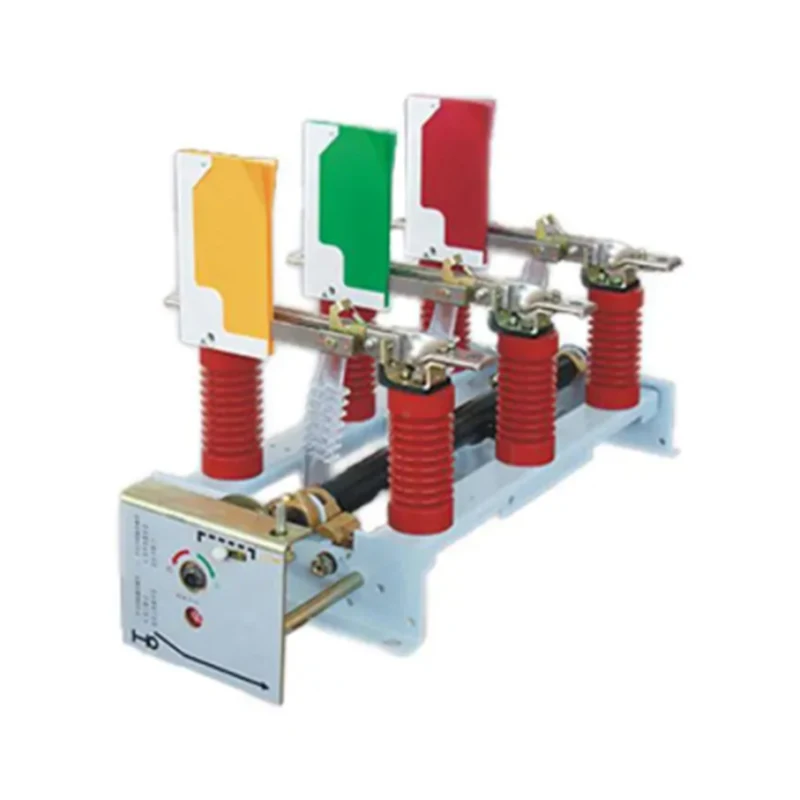

Серія FN7-12 Вимикач повітряного навантаження високої напруги в приміщенні

застосування

FN7-12 - це новий тип вимикача високої напруги для внутрішнього повітря. Він підходить для трифазної системи живлення змінного струму змінного струму 50 Гц, номінальна напруга 12 кВ, як струм розривного навантаження та струм короткого замикання.

Тип Опис внутрішнього вимикача повітряного навантаження високої напруги серії FN7-12

Умови праці

● Температура навколишнього середовища: -25 °C ~ 40 °C;

● Висота: <1000 м;

● Відносна вологість: середньодобова <95%; Середньомісячне <90%;

● На ділянці не повинно бути корозійних, горючих і вибухових газів або парів;

● Відсутність частої сильної вібрації.

Технічні параметри повітряного вимикача високої напруги серії FN7-12

Основні характеристики Примітка: (-) без (A) з таблицею 1

Номінальні параметри Таблиця 2

Номінальні параметри запобіжника Таблиця 3

A*: з ударником.

Загальне креслення конструкції та монтажний розмір (одиниця мм)

Малюнок 1 Схема вимикача навантаження FN7-12 і монтажний розмір

1. Ніж для гасіння дуги 2. Контактна частина дуги та камера для гасіння дуги 3. Ізолятор 4. Основа 5. Ніж динамічного контакту 6. Ніж статичного контакту 7. Пружинний накопичувач енергії (всередині втулки головної осі) 8. Поворотний важіль головного ножа

Малюнок 2 FN7-12DXL схема перемикача навантаження та монтажний розмір

1. Ніж для гасіння дуги 2. Контактна частина дуги та камера гасіння дуги 3. Ізолятор 4. Основа 5. Ніж динамічного контакту 6. Ніж статичного контакту 7. Пружинний накопичувач енергії (всередині гільзи головної осі) 8. Ніж заземлення 9. Основний поворотний важіль замикання ножа 10. Поворотний важіль замикання ножа заземлення

Малюнок 3 FN7-12DXLR контур перемикача навантаження окремого типу та монтажний розмір

1. Дугогасний ніж 2. Дугогасна контактна частина та дугогасна камера 3. Ізолятор 4. Заземлювальний ніж 5. Основа 6. Динамічний контактний ніж 7* Статичний контактний ніж 8. Запобіжник 9* Пружинний накопичувач енергії (всередині гільзи головної осі) 10. Пружина накопичувача енергії заземлення 11. Блокувальний пристрій 12. Поворотний важіль закривання та відкривання головного ножа 13. Поворотний важіль закривання та відкривання ножа заземлення

Малюнок 4 FN7-12R контур перемикача навантаження окремого типу та монтажний розмір

1. Ніж для гасіння дуги 2. Контактна частина дуги та камера для гасіння дуги 3. Ізолятор 4. Основа 5. Ніж динамічного контакту 6. Ніж статичного контакту 7. Пружинний накопичувач енергії (всередині гільзи головної осі) 8. Запобіжник 9. Головний ніж поворотна рука закриття та відкриття

Малюнок 5 FN7-12DXLRA контур перемикача навантаження інтегрованого типу та монтажний розмір

1. Ніж для гасіння дуги 2. Контактна частина дуги та камера гасіння дуги 3. Тип удару Запобіжник 4. Основа ізолятора 5. Ніж заземлення 6. Основа 7. Ніж динамічного контакту 8. Пружина замикання основного ножа 9. Ніж статичного контакту 10. Енергія заземлення -накопичувальна пружина 11. Пружина відкриття головного ножа 12. Блокуючий пристрій 13. Поворотний важіль закриття та відкриття головного ножа m 14. Поворотний важіль закриття та відкриття ножа заземлення

Малюнок 6 FN7-12C контур вимикача навантаження та монтажний розмір

1. Ніж для гасіння дуги 2. Контактна частина дуги та камера гасіння дуги 3. Ізолятор 4. Основа 5. Ніж динамічного контакту 6. Ніж статичного контакту 7. Пружинний накопичувач енергії (всередині гільзи головної осі) 8. Пластина

Малюнок 7 FN7-12CR контур перемикача навантаження розділеного типу та монтажний розмір

1. Ніж для гасіння дуги 2. Контактна частина дуги та камера гасіння дуги 3. Ізолятор 4. Основа 5. Ніж динамічного контакту 6. Ніж статичного контакту 7. Пружинний накопичувач енергії (всередині гільзи головної осі) 8. Запобіжник 9. Пластина

Малюнок 8 FN7-12CDXLRA контур перемикача навантаження інтегрованого типу та монтажний розмір

1. Ніж для гасіння дуги 2. Контактна частина дуги та камера гасіння дуги 3. Запобіжник ударного типу 4. Ніж заземлення 5. Ізолятор 6. Основа 7. Пружина замикання основного ножа 8. Ніж динамічного контакту 9. Ніж статичного контакту 10. Накопичувач енергії заземлення пружина 11. Пружина відкриття основного ножа 12. Табличка 13. Малюнок 11
