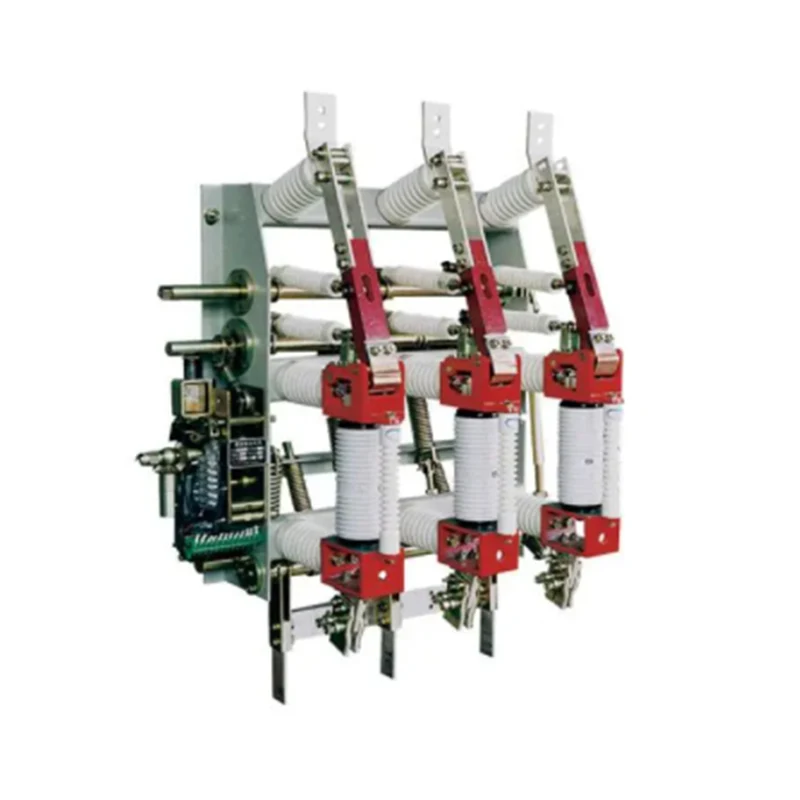

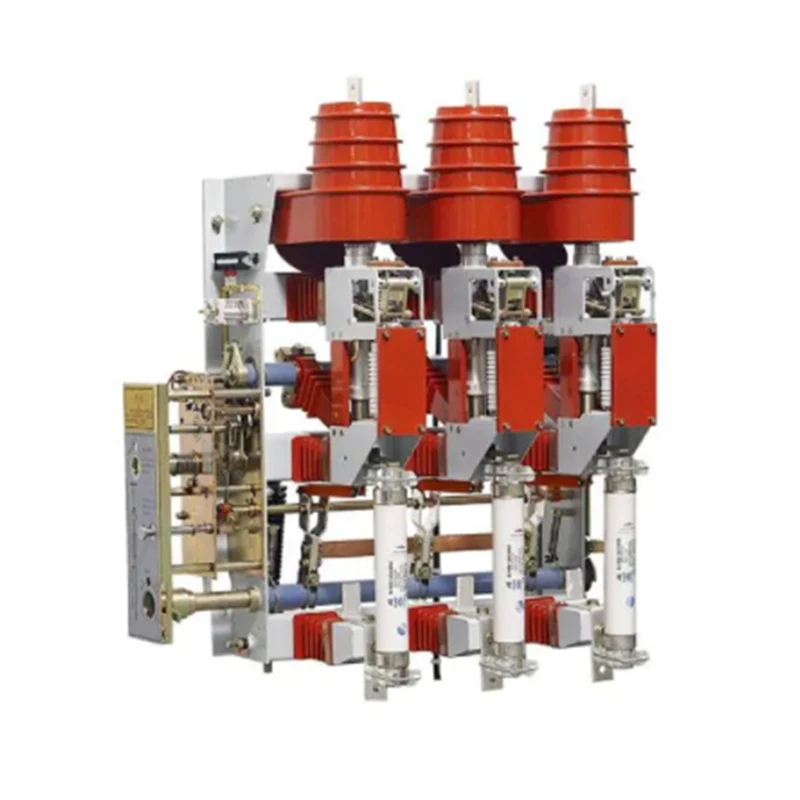

Вакуумний вимикач високої напруги серії FZN25-12

Високоякісний вакуумний вимикач навантаження високої напруги серії FZN25-12 від китайських постачальників, XUCKY Electric спеціалізується на модульному електричному кінцевому обладнанні протягом багатьох років. Наші продукти мають гарну цінову перевагу та охоплюють більшість ринків Південної Америки, Близького Сходу, Африки та Південно-Східної Азії. Ми з нетерпінням чекаємо можливості стати вашим довгостроковим партнером у Китаї. FZN25-12 внутрішній вакуумний вимикач високої напруги, 3-фазний змінний струм 50 Гц 12 кВ внутрішнього вимикача обладнання.

Надіслати запит

Опис продукту

Структура внутрішнього вакуумного вимикача високої напруги серії FZN25-12

FZN25-12 внутрішній вакуумний вимикач високої напруги, 3-фазний змінний струм 50 Гц 12 кВ внутрішнього вимикача..

♦ Робочий механізм: доступний пружинний робочий механізм, ручний та електричний;

♦ Тип операції: операція праворуч і операція ліворуч;

♦ Напрямок роботи: ліворуч, праворуч;

♦ Застосування: закриті розподільні пристрої 12кВ.

Умови навколишнього середовища для внутрішнього вакуумного вимикача високої напруги серії FZN25-12

♦ Температура навколишнього середовища: -25°C 〜+40°C;

♦ Висота: <1000 м (над рівнем моря);

♦ Відносна вологість: середньодобова <95%, середньомісячна <90%;

♦ Інтенсивність землетрусу: <8 рівня;

♦ Ступінь забруднення: II;

♦ Місце встановлення без пожежі, вибуху, хімічної корозії та серйозної вібрації.

Технічні параметри ♦ Основні технічні параметри

НІ	Пункт		одиниця	ФЗН25-12ЛТ 630-20	FZRN25-12D/T 200-31,5
1	Номінальна напруга		кВ	12	12
2	Номінальна частота		Гц	50	50
3	Номінальний струм		A	630	200
4	1 хв. Витримувана напруга промислової частоти (фаза-земля,	Фаза-земля, фаза-фаза	кВ	42	42
	між полюсами, відкриті контакти)	Ізолюючий перелом		48	48
5	Номінальна витримувана напруга грозового імпульсу (фаза до	Фаза-земля, фаза-фаза	кВ	75	75
5	земля, між полюсами, відкриті контакти)	Ізолюючий перелом	кВ	85	85
6	Номінальний короткочасний струм (струм термостабільності)	Вимикач навантаження	кА	20
7	Номінальна тривалість короткого замикання (час термостабільності)	Вимикач навантаження	s	4
8	Номінальний струм короткого замикання (піковий)		кА	50
9	Номінальний струм відключення активного навантаження		A	630
10	Номінальний струм відключення контуру		A	630
11	Номінальний струм зарядки кабелю			10
12	Номінальна потужність трансформатора без навантаження		кВА	1600	1600
13	Номінальний струм відключення короткого замикання (запобіжник обмеження струму)		кА		31.5
14	Номінальний струм передачі відключення		A		2000
15	Модель запобіжника				СДЛАЖ-12 SFLZJ-12
16	Вихідна енергія ударника		J		2-5

1±0,5

НІ	Пункт	одиниця	ФЗН25-12Д/Т 630-20	FZRN25-12D/T 200-31,5
17	Номінальна напруга допоміжного кола	V	^110 ^220	^110 ^220
18	Вимикач заземлення з номінальним короткочасним витримкою струму	кА	20	20
19	Номінальна пікова тривалість короткого замикання вимикача заземлення	S	2	2
20	Номінальний піковий струм перемикача заземлення	кА	50	50
21	Номінальний струм короткого включення	кА	50	80 (перспективне пікове значення)
22	Механічне життя	разів	10000	10000

♦ Механічна властивість

НІ	Пункт	одиниця	Значення
НІ	Пункт	одиниця	ФЗН25-12 D/ T630 20	ФЗРН25-12 D/T200-31.5
1	Повітряний зазор між зарядженими частинами та землею	мм	>125
2	Провідна трубка вставляється в фіксовану глибину держателя контактів	мм	>18
3	Відстань вакуумного переривача	мм	600+1
4	Довжина стиснення контактної пружини вакуумного переривника	мм	20+1
5	Середня швидкість закриття вакуумного переривника	РС	0,6±0,2
6	Середня швидкість відкриття вакуумного переривника	РС	1,0±0,2
7	Час відскоку закриття	РС	<2
8	Трифазний синхронізм закриття та відкриття	РС	<3
9	Опір головного кола	rQ	<150	<300
10	Ручний режим + максимальний крутний момент	н.м	<160
11	Час спрацьовування тригера запобіжника	РС	-	30-40
12	Час відкриття спускового гачка	РС	40-45

♦ Параметри енергоакумулюючого двигуна

Модель	Номінальна напруга В	Номінальний струм А	Номінальна потужність Вт	Нормальний робочий діапазон напруги
LLZY-CJ01B8	AC/DC220	0.7	70	Оцінка 85%-110%.
66ZY-CJ028	AC/DC110	1.5	70	напруга
