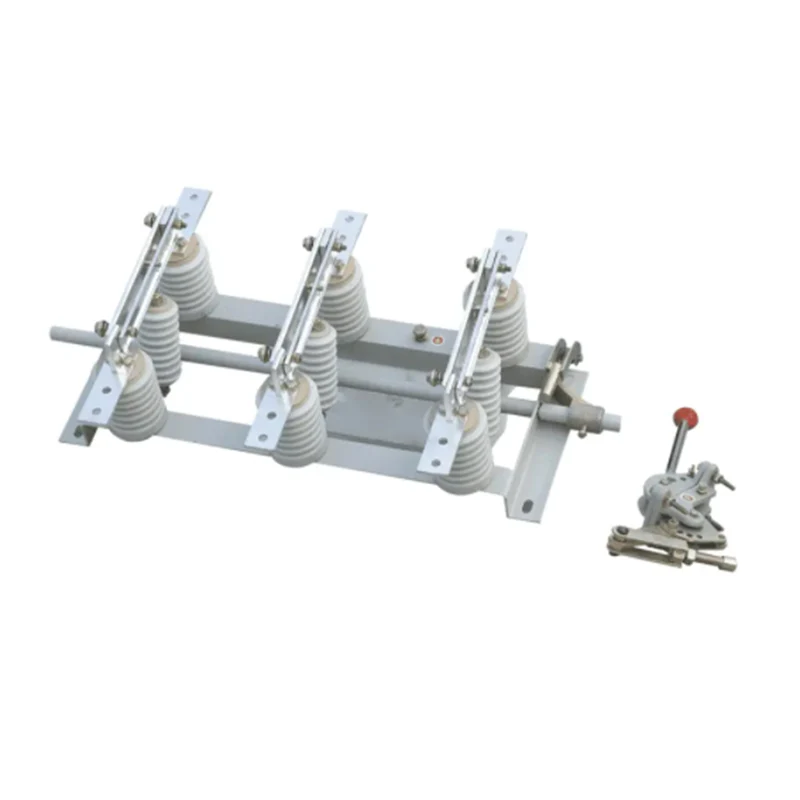

GN19-12 Ізоляційний вимикач високої напруги для внутрішнього використання

Ізоляційний вимикач високої напруги для внутрішнього використання GN19-12 (також відомий як внутрішній запобіжник високої напруги змінного струму) є внутрішнім пристроєм з номінальною напругою 12 кВ, трифазним змінним струмом 60 Гц, який використовується для розриву та створення ланцюга без навантаження, але під напругою.

Модель і значення

Нормальні умови роботи та умови монтажу

Верхня межа температури навколишнього середовища +40 ℃, нижня межа -10 ℃, Примітка: Зберігання та транспортування при -25 ℃.

Висота не перевищує 1000 м

Відносна вологість: середньодобова ≤95%, середньомісячна ≤90%.

Тиск пари: середньодобове значення не перевищує 2,2x10-3Mpa, а середнє місячне значення не перевищує 1,8x10-3Mpa

Навколишнє повітря не повинно бути забруднене корозійними або легкозаймистими газами або парою.

Ізоляційний вимикач високої напруги в приміщенні Відповідні випадки не повинні мати сильної вібрації.

Примітка: якщо він не відповідає наведеним вище умовам, зверніться до виробника.

Технічний параметр

Будова і принцип роботи

Провідні частини кожної фази внутрішнього ізолятора високої напруги GN19-12 закріплені на основі двома опорними ізоляторами (для GN19-12C це опорний ізолятор і порцеляновий ізолятор). Трифазна паралельна установка, провідна частина складається з контактного ножа, статичного контакту та контактного сидіння (або провідного стрижня). Кожен контактний ніж з'єднаний з ізолятором тяги, а ізолятор тяги з'єднаний зі шпинделем, встановленим на основі. Шпиндель з'єднаний рукояткою з шатуном (самою) і типу CS6-1 з механізмом переміщення. Контактний ніж складається з двох мідних пластин у формі прорізів. Це не тільки збільшує площу розсіювання тепла сенсорного ножа, але також покращує механічну міцність різака та покращує динамічну стабільність перемикача. Один кінець контактного ножа кріпиться на гніздо контакту (або струмопровідний стрижень) за допомогою болтів. Інший кінець з'єднаний зі статичною контактною системою, і контактний тиск контактного ножа підтримується пружинами на обох кінцях. GN19-12/1000 і 1250 встановлюються з пластинами з магнітною фіксацією, і метою додавання пластини з магнітною фіксацією є посилення привабливості між двома пазами, коли через них проходить великий струм короткого замикання. Тобто контактний тиск у точці контакту збільшується, таким чином покращуючи динамічну термічну стабільність перемикача. Ізолятор GN19-10/400A та GN19-12/630 має низький наскрізний струм, тому немає необхідності додавати магнітну блокуючу пластину.

Базовий вузол: складається з основи, головного вала, обмежувача, стопорного кільця та інших компонентів. Обмежувач в основному використовується для забезпечення того, щоб провідний контактний ніж досяг бажаного положення клеми під час закриття та відкриття.a

Монтаж і налаштування

Передмонтажна підготовка

1. Відкрийте пакувальну коробку та перевірте комплектність запасних частин продукту та супровідної технічної документації відповідно до пакувального листа. Перевірте, чи не пошкоджено виріб під час транспортування та зберігання.

2. Очистіть виріб від пилу та бруду. Ретельно протріть порцеляновий ізолятор і поверхню заземлення корпусу.

3. Нанесіть промисловий вазелін на всі механічні деталі тертя.

4. Внутрішній високовольтний ізолятор і ручний механізм можна встановити вертикально або горизонтально в шафі, що відкривається, або на стіні. Зверніться до кількох типових ілюстрацій встановлення 7, 8, 9, 10.

5. Висота встановлення ізолятора зазвичай становить 2,6~6 метрів (від валу вимикача до землі). Відстань від точки опори ручки до землі 1~1,3 метра.

Кут повороту ручного механізму після установки повинен узгоджуватися з кутом повороту шпинделя при включеному / вимкненому ізоляторі GN19-12. Процес регулювання здійснюється наступними способами:

5а. З’єднувальний стрижень, що з’єднує внутрішній ізолятор високої напруги та ручний механізм, складається із з’єднувального елемента та 3/4 газової труби (надається користувачем). Обидва кінці стрижня з'єднані з'єднувальним елементом. Один кінець з'єднувального елемента може регулювати довжину з'єднувального стрижня за допомогою болтів, а довжина труби визначається положенням ручного механізму та перемикача ізоляції. Якщо важіль ручного механізму не знаходиться в тій же площині, що важіль на головному валу ізоляційного вимикача, шатун можна зігнути так, щоб вимикач і механізм можна було правильно з’єднати, а довжина болта може також бути скоригованим.

5б. Визначте початковий кут головного вала внутрішнього ізолятора високої напруги відповідно до вимог регулювання. Потім просвердліть позиціонуючий штифт і закріпіть кривошип.

5c. Положення від відкриття до закриття ручного механізму сумісне з положенням початкового та кінцевого положення зупинки внутрішнього ізолятора високої напруги, яке можна регулювати за допомогою різних з’єднувальних отворів у секторній пластині в ручному механізмі.

6. 3~6 операцій після того, як ізоляційний перемикач налаштований, не допускається застрягання або інші ненормальні явища, які перешкоджають його роботі.

7. Коли ручка ручного механізму знаходиться вгорі під час роботи, внутрішній вимикач ізоляції високої напруги повинен бути в закритому положенні та повинен бути у відкритому положенні, коли ручка внизу. У положенні відкривання-закривання позиціонуючий штифт механізму повинен надійно фіксувати ручку, щоб уникнути неправильної роботи.

8. Після вимкнення внутрішнього високовольтного ізолятора найкоротша відстань між тим самим розривом полюсів не повинна бути менше 150 мм.

9. Якщо дія допоміжного перемикача не відповідає вимогам, положення отвору в тяговому кронштейні можна відрегулювати таким чином, щоб контакт допоміжного вимикача можна було точно замкнути. Навіть якщо ручний механізм досягає положення відкриття, нормальний розмикаючий контакт допоміжного перемикача має бути в положенні закриття.

10. Допоміжний перемикач вказує на те, що сигнал відкриття-закриття внутрішнього високовольтного ізолятора повинен бути поданий після того, як ніж пройде 75% свого повного ходу. Сигнал про замикання відокремлювача повинен подаватися після контакту ножа відокремлювача з контактом.

11. Контакт із заземленням має бути хорошим, а опір контуру заземлення не має перевищувати 3 Ом.

12. Контакт між клемою і шиною повинен бути хорошим і надійним. Уникайте механічних впливів шини на внутрішній ізолятор високої напруги.

13. Глибина вставлення гвинтів, що кріплять перемикач до стіни, не повинна бути меншою, ніж: цегляна стіна: 90 мм, цемент: 76 мм

14. Контакт між контактним лезом і статичним контактом повинен бути хорошим. Позитивний тиск натискної пружини на контактну поверхню має досягати таких значень:

Використання та обслуговування

Внутрішній ізолятор високої напруги необхідно обслуговувати, коли ланцюг і джерело живлення відключено, тобто вони не живляться.

Після розмикання внутрішнього високовольтного ізолятора слід вставити штифт вала, прикріплений до механізму, в отвір на рамі, щоб зафіксувати штифт штиря для забезпечення абсолютної безпеки.

Під час огляду детально перевірте, чи не пошкоджена молекула ізоляції, і перевірте, чи хороший контакт.

Відремонтувати обгорілі контакти, видалити забруднення, особливо струмопровідні контактні частини та поверхні ізолятора. Після перевірки нанесіть промисловий вазелін на контактні поверхні.

Перевірте, чи міцне кріплення та перевірте, чи добре заземлено. (Гвинт заземлення не може послабитися, і на контакті є іржа.)

Необхідно замінити контакт, контактний ніж із серйозними пошкодженнями та залишковою деформацією натискної пружини перед їх використанням.

Після завершення всього технічного обслуговування та монтажу необхідно провести кілька випробувань на відкриття та закриття. Якщо він не відповідає вимогам, його слід відрегулювати, поки він не стане нормальним, перш ніж його можна буде ввести в експлуатацію.

Поверніть фрикційну частину в механізмі і змастіть її промисловим вазеліном.

Габаритні та монтажні розміри

GN19-12(c) Блок ізоляції високої напруги для внутрішнього використання високої напруги: мм
