GW4-40.5kv Зовнішній роз'єднувач

Зовнішній роз’єднувач GW4-40.5kv (ізоляційний вимикач високої напруги) є трифазним зовнішнім перемикачем високої напруги змінного струму 50 Гц для відкритого або замкнутого ланцюга, коли висока напруга має напругу та немає навантаження, підходить для ізолювального вимикача лінії підстанції.

Наступні технічні норми для даного виду продукції:

GB1985 - 89 "Ізоляційний вимикач високої напруги змінного струму та вимикач заземлення"

GB/T11022 - Загальні технічні вимоги 1999 року для високовольтних розподільних пристроїв і стандартів контрольного обладнання

IEC129 (1984) "Зовнішній роз'єднувач і заземлювач змінного струму"

Модель і значення зовнішнього роз’єднувача GW4-40,5 кВ

Характеристики: D-вимикач заземлення, I II-тип вимикача заземлення, G-покращений продукт

Спеціальні ознаки виведення: W — стійкий до плям, GY — тип плато, H — тип високого холоду, TA — тип із сухим жаром, TH — тип із вологим жаром

Нормальні умови експлуатації та умови монтажу

a. Висота: нормальний тип ≤1000 м, тип плато ≤4000 м.

b. Товщина покриття <10 мм

в. Тиск вітру ≤ 700 па.

d. Сейсмічна інтенсивність менше 8 градусів.

д. Температура навколишнього повітря: верхня межа +40°C, нижня межа -30°C.

g. На місці установки немає горючих матеріалів, небезпеки вибуху, хімічної корозії та сильної вібрації.

Технічні параметри зовнішнього роз’єднувача GW4-40.5kv

Основна структура

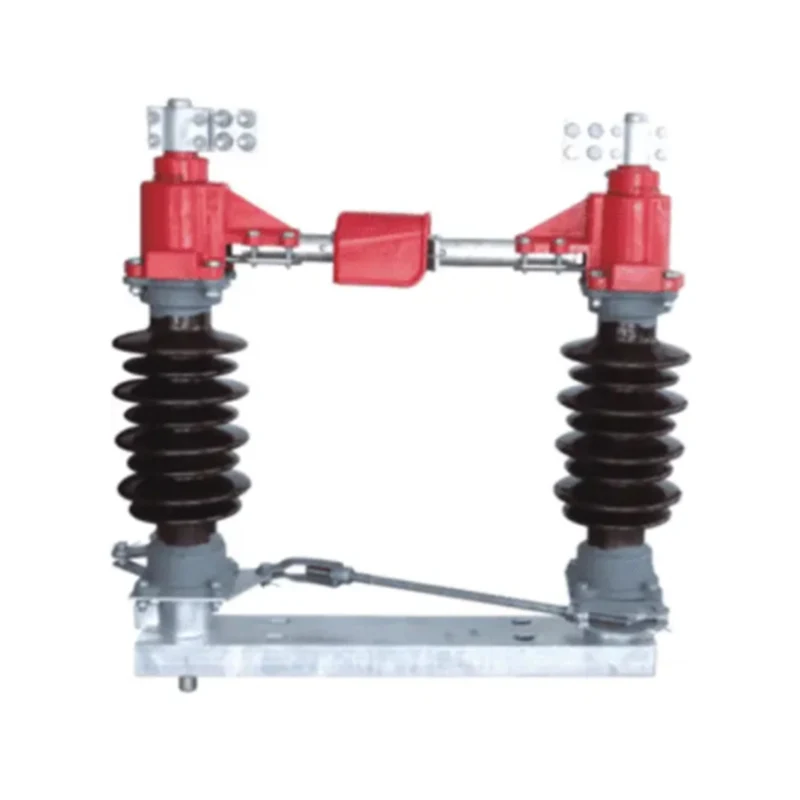

Зовнішній роз’єднувач — це однополюсна двоколонна горизонтальна обертова конструкція. Три полюси можна використовувати в групах або один полюс для використання. Ізоляційний вимикач складається з шасі, гнізда підшипника, опорного ізолятора, струмопровідного основного контуру та механічного шатуна. Триполюсне з’єднання, тягова тяга, трубне з’єднання, штифт вала, сталева труба (власний користувач) і ручний механізм керування (надалі механізм керування) з’єднані в групи.

Заземлювач може бути встановлений на одному або двох кінцях ізолятора. Перемикач заземлення на обох кінцях вимикача ізоляції керується блокуванням ручного приводного механізму, так що вимикач ізоляції та вимикач заземлення працюють у порядку головне - заземлення - заземлення - в основному.

1. Підрамник виготовлений з гарячекатаної кутової сталі GB9787-88. Сідло підшипника встановлено на обох кінцях шасі, а також встановлено 2 конічних роликових підшипника, щоб забезпечити гнучкість вузла вала.

2. Стовпові ізолятори: є три типи загального типу, тип проти забруднення та тип плато. Їх продуктивність відповідає GB8287.1 «Технічний стан порцелянового ізолятора високого тиску», GB8287.2 - 87 «розмір і характеристики ізолятора стовпа високого тиску». Тип захисту від забруднення також відповідає вимогам GB127744 - 91 "стійкий до плям зовнішній стрижневий ізолятор". Кожен полюсний ізолятор оснащений двома опорними ізоляторами, опорний ізолятор встановлений на вузлі валу, а верхній кінець закріплений струмопровідною основною ланцюгом.

3. Основний ланцюг провідності складається з з'єднувального блоку та вузла лівого та правого контактів. Структура 630A та 3150A в основному однакова, лише кількість поперечних перерізів провідної трубки, покриття поверхні, кількість контактних пальців та різниця між м’якими провідниками. Монтажний блок оснащений напрямною штангою і гнучким провідником. Він має менший опір і кращу електропровідність, ніж традиційний метод кочення, як показано на малюнку 3. Конструкція вузла правого та лівого контактів і стан контакту після замикання показані на малюнку 4.

4. Вимикач заземлення: вимикач заземлення встановлений на кінці нижньої рами ізолятора, а статичний контакт вимикача заземлення встановлено на провідній трубі основного контуру провідності.

5. Механічний з’єднувальний стрижень: ізолятор керується робочим механізмом за допомогою робочого механізму, встановленого в середині нижньої рами, і через шпиндельний стрижень для приводу лівого сенсорного ізолятора на 90 градусів. Тяга тягової тяги приводить у дію триполюсний роз’єднувальний вимикач для вмикання та вимикання. Перемикач заземлення приводиться в рух приводним валом для приводу ножа заземлення, а ніж заземлення повертається вгору (вниз) на певний кут для завершення закриття (шлюзу). Полюс кожного полюса триполюсного вимикача заземлення з’єднаний сталевою трубою 32 * 3 для досягнення трьохполюсного з’єднання. Триполюсний роз'єднувач з'єднаний зі з'єднанням сталевої труби 25 * 2,5 для реалізації триполюсного з'єднання. Триполюсний роз'єднувальний вимикач з'єднаний із сталевою трубою 25 * 2,5 для реалізації трьохполюсного з'єднання. Роз'єднувач з'єднаний з приводом діаметром сталевої труби 42 * 3, а користувач сталевої труби забезпечується самостійно.

6. Привідний механізм: ізолюючий вимикач оснащено ручним механізмом керування CS17, коли він залишає завод. Механізм складається з основи, блокуючої пластини, ручки та допоміжного перемикача. Допоміжний вимикач має 4 полюси та 8 полюсів, дві специфікації, 2 пари та 4 пари нормально відкритих та нормально закритих контактів відповідно. Використання блокування та передачі сигналів. Після встановлення електромагнітного приводу з механізмом ручного керування, ізолювальний вимикач може збільшити функцію електричного блокування. Електромагнітний замок і аксесуари для його встановлення оплачуються окремо, постачаються окремо та встановлюються користувачами самостійно.

Встановлення та налагодження

1. Перевірка перед встановленням

a. Перевірте, чи кількість ізоляторів, частин і аксесуарів відповідає списку упаковки.

b. Дані на табличці товару відповідають замовленню.

в. Чи не пошкоджено виріб, чи немає тріщин на ізоляторі стійки.

d. Чи є обертання кожної обертової частини гнучким чи ні.

д. Чи є робочий механізм гнучким, чи правильне положення закривання та відкривання та чи нормальний допоміжний перемикач.

2. Зовнішній роз'єднувач може бути встановлений тільки горизонтально. Спочатку розмістіть зовнішній роз’єднувач на монтажному кронштейні на однаковій горизонтальній висоті, а потім відкоригуйте відстань між полюсами, щоб корпус був паралельним один одному. Виправте вісь серцевини ізолятора триполюсного зовнішнього роз’єднувача з двома стовпцями, вимикач заземлення осьовою лінією валу, під’єднайте вимикач після фіксації зовнішнього роз’єднувача.

3. Коли ізоляційний вимикач закрито, лівий і правий контакти повинні знаходитися на одній горизонтальній лінії, верхня і нижня сторони зміщені на <5 мм, а положення контактів лівого і правого контактів мають бути відцентровані на центральній лінії двох ізолятори опори, а правий контакт має бути вбудований у лівий. Контакти на стороні контакту контактують один з одним, а зазор між контактом на стороні лівого контакту та позиціонуючою пластиною становить ≤2 мм. При необхідності довжину тяги монополя можна регулювати; і дозволяється збільшувати або зменшувати прокладку регулювання у верхній і нижній частині ізолятора стійки, але товщина кожної прокладки <3 мм.

4. Відрегулюйте довжину тягової тяги так, щоб похибка замикання трифазного роз'єднувача <5 мм. Потім відрегулюйте довжину тягового стрижня головного вала та тягового стрижня зв’язки відповідно так, щоб кут відкривання ізоляційного вимикача після розмикання становив 90°.

5. Відрегулюйте кут плеча вимикача заземлення та ефективну довжину з’єднувального стрижня так, щоб вимикач заземлення синхронізувався з робочим механізмом під час відкриття та закриття. Перемикач заземлення розташований горизонтально у відкритому положенні.

6. Установче положення механізму ручного керування показано на рис. 1 і рис. 2. Після складання механізму та пластини вставте конічний штифт A10×50 і закріпіть два болти M10. Подвійний перемикач ізоляції заземлення, від нижньої частини шасі для керування віссю вала вниз по вертикальній лінії, одинарне заземлення та незаземлення від нижнього кінця вузла ізолятора стовпа до вертикальної лінії, щоб вона збігалася з центром робочої лінії. вал механізму, а потім механізм встановлюється і фіксується. Зовнішній роз’єднувач із подвійним заземленням встановлює вал на вал приводу. Один ізолятор із заземленням і незаземленням встановлює вал на приводний вал і вузол вала, вимірює ефективний розмір і готує безшовну сталеву трубу φ42×3. Два кінці сталевої труби відповідно приварені до втулки та пластини.

7. Видаліть бруд з обертових частин та електричних контактів машин і повторно введіть мастило.

8. Вимірювання величини опору головного кола роз'єднувача повинно відповідати нормативу в табл.

9. Ручне керування 3~5 разів, стабільна робота, положення відкриття-закриття зовнішнього роз’єднувача та вимикача заземлення правильне, хороший контакт.

10. Після встановлення його можна запускати після того, як перевірка підтвердить, що він відповідає вимогам.
