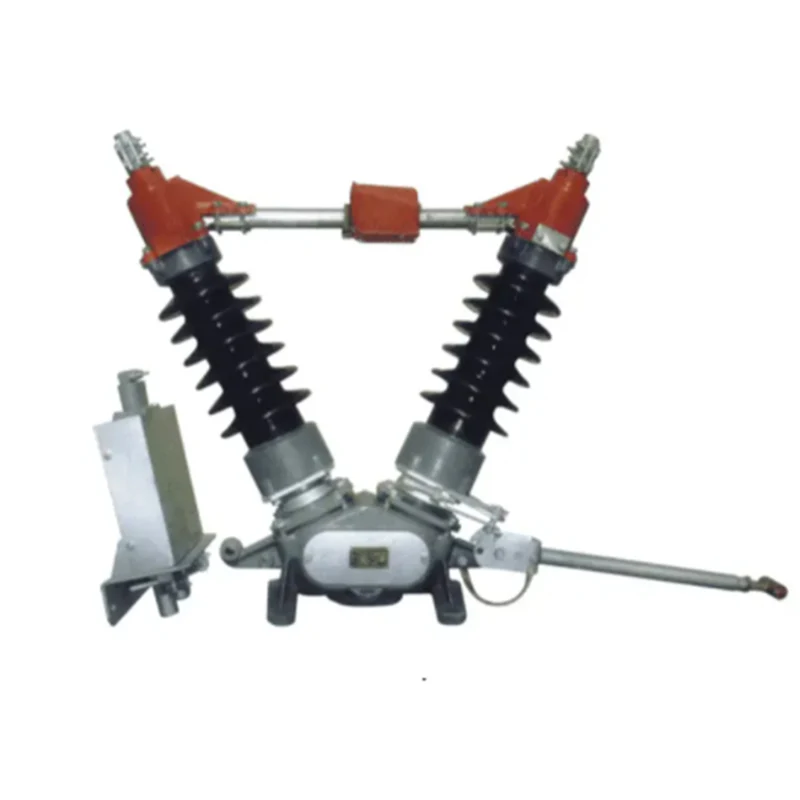

GW5-40.5 Роз'єднувач

Високоякісні індивідуальні продукти GW5-40.5 Роз’єднувач використовується для вмикання або розриву високовольтного кола в системі номінальної напруги 40,5 кВ, 72,5 кВ, 126/145 кВ, змінного струму 50160 Гц. Він здатний відкривати та закривати малу ємність та індукційний струм. Цей вимикач відповідає стандартам: lEC62271.103 Вимикачі високої напруги. GB1985: Роз’єднувач високої напруги змінного струму та вимикач навушника та lE060694 & GB/T11022: Загальні технічні вимоги до розподільчого обладнання високої напруги та обладнання керування.

Надіслати запит

Опис продукту

Роз'єднувач GW5-40.5 використовується для вмикання або розриву високовольтного кола в системі номінальної напруги 40,5 кВ, змінного струму 50/60 Гц. Він здатний відкривати і замикати невелику ємність і індуктивний струм.

Пункт		одиниця	Дані
Номінальна напруга		кВ	40.5
Номінальний рівень ізоляції	Витримувана напруга частоти живлення 1 хв (до землі/злам)	кВ	95/115
	Номінальна витримувана напруга грозового імпульсу (пікова) (до землі/руйнування)	кВ	185/215
Номінальна частота		Гц	50
Номінальний струм		A	630, 1250, 1600, 2000
Номінальний короткочасний струм		кА	20, 31,5, 40
Номінальний піковий струм		кА	50, 80, 100
Номінальна тривалість короткого замикання (головний вимикач/вимикач заземлення)		S	4/2
Номінальне механічне навантаження на клему	Горизонтальне поздовжнє навантаження	N	750
	Горизонтальне бічне навантаження	N	500
	Вертикальна сила	N	750
Шлях витоку		мм	1013-1256
механічний термін служби		разів	2000
Механізм ручного керування	Без заземлення		CS17, CS17G
	Напруга ланцюга керування	V	AC220, DC110, DC220
Моторизований робочий механізм	Модель		CJ6
	Напруга двигуна	V	AC380
	Напруга ланцюга керування	V	AC220, AC380, DC220
	Час закриття/відкриття	S	6±1
