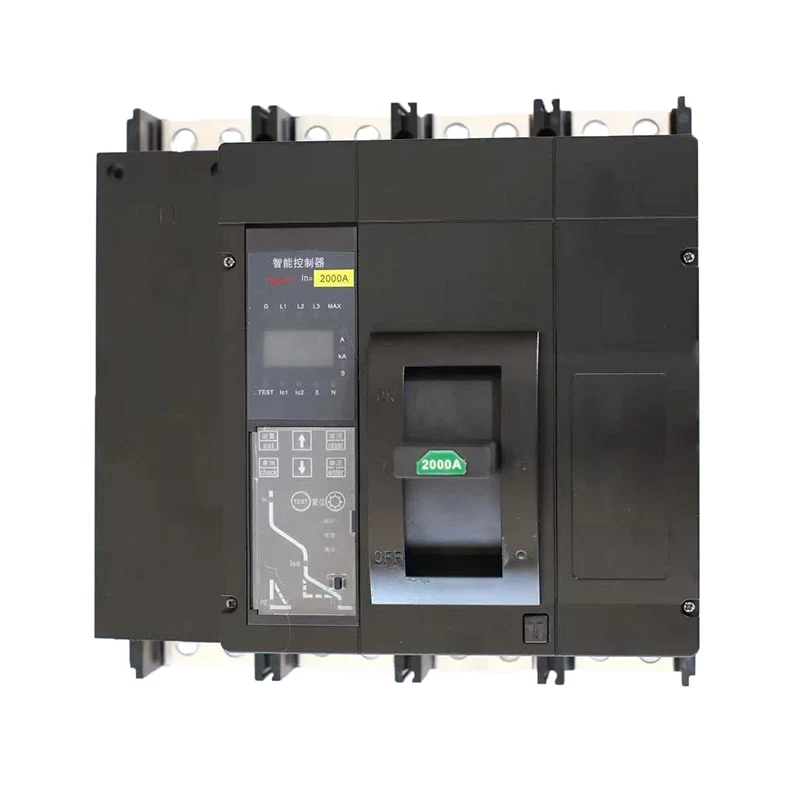

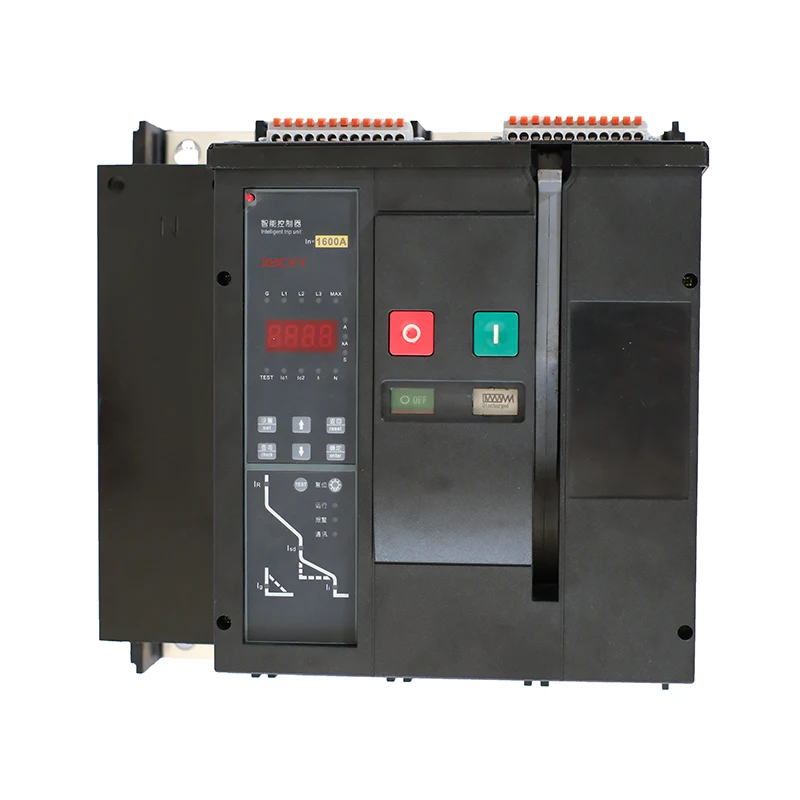

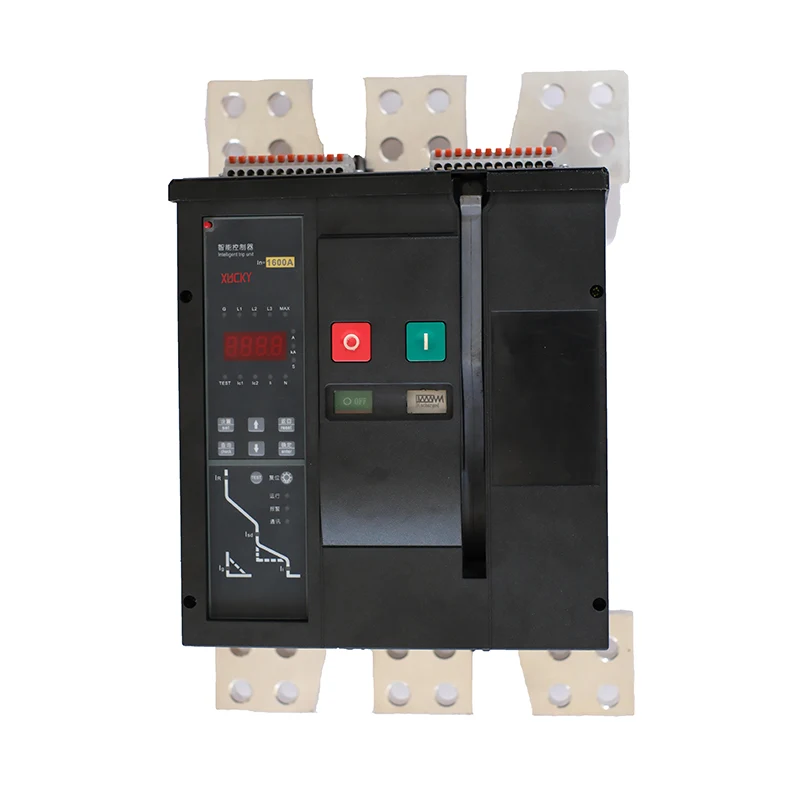

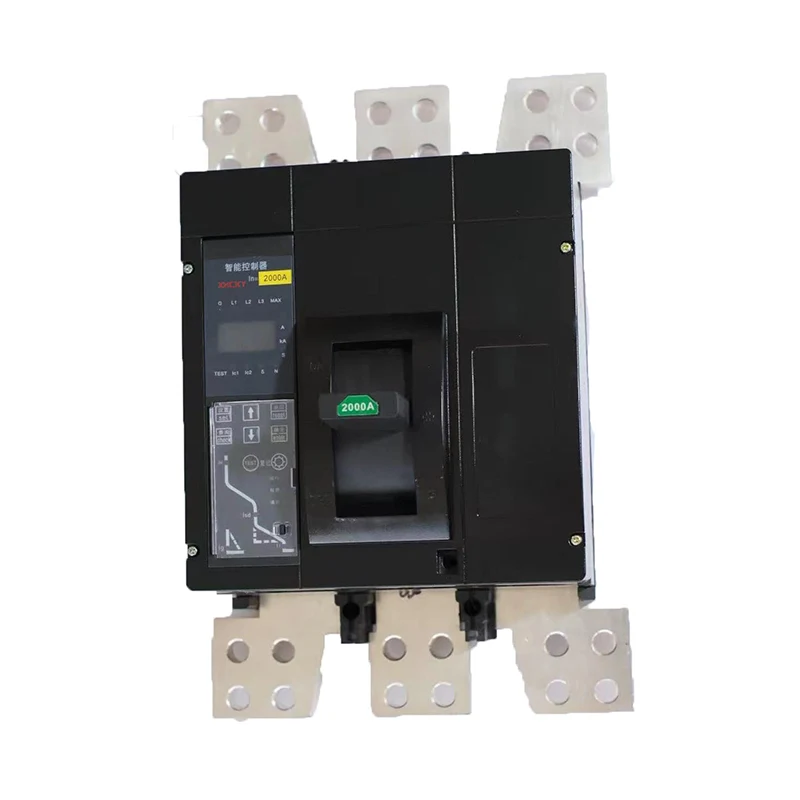

Автоматичний вимикач у литому корпусі M1-2000

Сфера застосування

Нові автоматичні вимикачі M1-2000 у литому корпусі є модульними, інтелектуальними, мініатюрними, простими в установці, змінними концепціями, модульними інтелектуальними контролерами, функціями зв’язку та вимірювання, новими модульними ручними механізмами та новим модульним електричним механізмом, основний електричний механізм той самий рамний механізм, який пройшов сотні тисяч суворих ринкових оцінок і практичних застосувань. Контактна система не має поперечного перерізу від вхідного кінця до вихідного, що забезпечує кращий розрив і короткочасну стійкість до струму та температури. Камера гасіння дуги використовує драбинчасту сітку високої щільності та технологію керування подвійною камерою гасіння дуги для забезпечення надійності відключення струму.

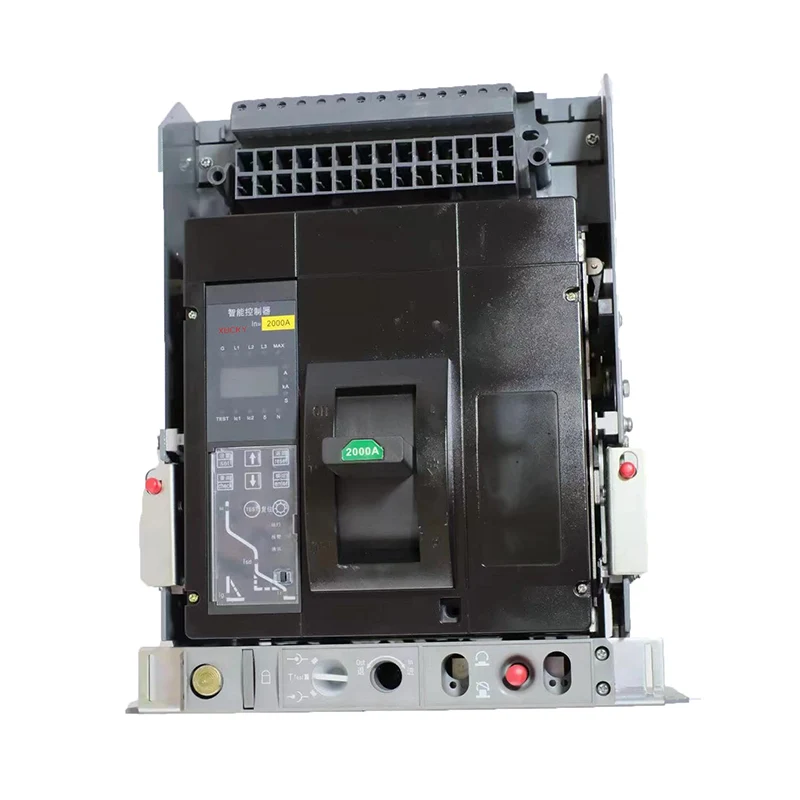

Спосіб установки вимикача: стаціонарний і висувний. Автоматичний вимикач у литому корпусі серії M1E-2000A (надалі – автоматичний вимикач), номінальна напруга ізоляції 1000 В, підходить для змінного струму 50 Гц/60 Гц, номінальна робоча напруга AC380/400/4 15 В, AC500 В, AC660/690 В, AC800 В, номінальний робочий струмIn

Ланцюги 800A, 1000A, 1250A, 1600A, 2000A використовуються для розподілу електроенергії. На додаток до зворотного обмеження часу затримки перевантаження та короткого замикання shortDelay з фіксованим обмеженням часу, короткого затримки короткого затримки зворотного обмеження часу, короткого замикання миттєвого замикання, заземлення, перевантаження та сигналізації, функція невідключення сигналізації, яка може захистити лінію та джерело живленняIn Крім того, що обладнання не пошкоджується, воно також має здатність передавати струм, напругу, потужність, електроенергію, частоту тощо продукту на головний комп’ютер або інші системи керування енергоефективністю. Така інформація, як тривалість життя, відкриття і стан закриття, кількість операцій тощо можна використовувати для виявлення та моніторингу автоматичних вимикачів, зменшення витрат на експлуатацію та технічне обслуговування електромережі та надання інформації на майбутнє. Системи енергоефективності надають необхідні дані.

Автоматичний вимикач у литому корпусі серії M1Z-2000 (надалі – автоматичний вимикач), номінальна напруга ізоляції 1200 В, підходить для номінальної роботи Напруга 500 В постійного струму (послідовне з’єднання 2P), 600 В (послідовне з’єднання 2P), 750 В (послідовне з’єднання 3P), 1000 В постійного струму (4P серійне підключення), DC1200V (4PSeries), використовувався для розподіляють електричну енергію в колах з номінальним робочим струмом 800A, 1000A，1250A，1500A，1600A та 2000A. Водночас він захищає лінії та силове обладнання від перевантаження, короткого замикання та зниженої напруги (з розчіплювачем мінімальної напруги).

З функцією ізоляції її відповідний символ:

FX-відповідає стандартам: IEC60947-2.

Модель і значення

Основні технічні параметри

Робоче середовище

1) Температура навколишнього повітря: -35C ~ +70°C (продукти ETC: -309C ~ +70°C); середнє значення за 24 години не перевищує +35°C;

2) Умови зберігання: від -40°C до +75C;

3) Висота: ≤2000 м;

4) Атмосферні умови: температура навколишнього повітря +40°С, відносна вологість 95%;

5) Рівень забруднення: Рівень 3;

6) Ступінь захисту: IP20;

7) Категорія встановлення: головне коло та розчіплювач мінімальної напруги: категорія встановлення II; допоміжний ланцюг і ланцюг керування; II категорія монтажу;

Примітка. Параметри спрацьовування автоматичних вимикачів DAM1-2000 і DAM1Z-2000 у литому корпусі встановлюються відповідно до

до температури навколишнього середовища +40°С. Коли температура навколишнього середовища становить від +409C до +70°C, користувачеві необхідно знизити його параметри для використання. Коефіцієнт зниження наведено в «Таблиці коефіцієнта зниження температури продукту».

Опис характеристик перевантаження

Контролер надає 6 додаткових формул кривої перевантаження.

Інструкція з експлуатації

1. Опис параметрів, що відображаються у вікні амперметра

Коли індикатор «%» світиться, відображається значення зносу контакту.

Коли індикатор «X 10» горить, менше значення є кількістю операцій розмикання та замикання автоматичного вимикача.

Індикатори «δ», «%» і «L1/L2/L3» загоряються одночасно, а відображене значення є рівнем дисбалансу відповідної фази.

Індикатори «If» і «A/KA» загоряються одночасно, і відображається значення струму на землю.

Індикатори «L1/L2/L3» і «A/KA» загоряються одночасно, і відображається значення відповідного фазного струму.

Одночасно загоряються індикатори «N» і «A/KA», і відображається значення струму N-фази.

Індикатор «A/KA» блимає, щоб позначити KA, і постійно горить, щоб позначити A.

2. Опис параметра, що відображається у вікні вольтметра

Будь-який з індикаторів "U1, U2, U3" і індикатор "V" горять одночасно, вказуючи на трифазну напругу в мережі відповідно.

Будь-який з індикаторів «U1, U2, U3» і три індикатори «UN» і «V» горять одночасно, вказуючи на відповідну фазну напругу

Світловий індикатор «HZ» вказує на частоту. Якщо напруга не підключена, за замовчуванням 50 Гц.

Світловий індикатор «COS» вказує на коефіцієнт потужності.

Світловий індикатор «KW» вказує на активну потужність.

Індикатор «KW» блимає, вказуючи на активну зарядку, а одиниця вимірювання — кіловат-години.

3. Самодіагностична ідентифікація несправностей

Коли на панелі керування загоряється індикатор «T», це означає, що сталася помилка самодіагностики. Натисніть клавішу OK, щоб відобразити код помилки.

Якщо несправність усунуто, натисніть клавішу повернення, щоб очистити індикатор самодіагностики «T» і повернутися до нормального стану; якщо є кілька діагностичних несправностей, натискайте клавіші ▲ і ▼ для циклічного перегляду кодів несправностей. Код несправності полягає в наступному:

Як показано на панелі контролера, під час роботи контролер має такі різні стани;

1. Статус налаштувань: індикатор «Налаштування» завжди світиться, і значення налаштувань різних характеристик захисту можна переглядати або змінювати.

2. Статус запиту: індикатор «Запит» завжди горить, і можна переглянути історичну інформацію про помилки.

3. Статус перевірки: індикатор «тест» завжди горить, і можна виконати перевірку відключення.

4. Статус несправності: індикатор «несправність» завжди горить, вказуючи на тип несправності, а поточна несправність і час відображаються в циклі.

5. Статус тривоги: блимає світловий індикатор «Сигнал тривоги», що вказує на те, що відбувається процес затримки несправності.

6. Статус зберігання: Індикатор «зберігання» блимає один раз, вказуючи на те, що відбулася зміна даних.

7. Статус самодіагностики: горить індикатор «T», що вказує на те, що контролер має помилку самодіагностики.

8. Статус зв'язку: має його лише тип H. Індикатори «Tx, TR» блимають, вказуючи на передачу даних.

Значення налаштування

За допомогою функціональних клавіш ▲, ▼, OK, повернення та інших клавіш на панелі контролера можна реалізувати функції налаштування, запиту та перевірки. Натисніть функціональну клавішу, щоб циклічно переходити між трьома станами: налаштування, запит і перевірка; натискайте клавіші▲і▼, щоб вибрати функціональні елементи або збільшити чи зменшити значення параметрів; натисніть клавішу OK, щоб увійти в стан функції або зберегти змінені дані; натисніть клавішу повернення, щоб повернутися до попередньої сторінки. Операція 1 рівня. Різні налаштування параметрів захисних характеристик повинні забезпечувати I.>I.>lg. і рекомендується, щоб lLc1> ILc2. Етапи операції такі:

Крок 1. Натискайте функціональну клавішу, доки не почне блимати індикатор «Налаштування», а потім знову натисніть клавішу OK. У цей час індикатор «Налаштування» все ще блимає, і горить певна категорія захисту, що вказує на те, що він увійшов у стан налаштування значення параметра.

Крок 2: Натисніть клавіші ▲ і ▼, щоб перейти до вихідних даних різних налаштувань. Якщо ви хочете змінити певне значення налаштування, натисніть клавішу OK. У цей час індикатор «Установити» завжди горить. Використовуйте клавіші ▲ і ▼ для налаштування, поки не буде досягнуто необхідного значення. Натисніть клавішу OK. Індикатор «Зберегти» засвітиться один раз, вказуючи на те, що модифікацію збережено. Змінені дані. Натисніть клавішу повернення, щоб вийти зі зміни значення налаштування.

Крок 3: повторюйте крок 2, доки не буде змінено всі параметри. Натисніть клавішу повернення, щоб вийти з функції налаштування.

Змінюючи значення налаштувань різних характеристик захисту, зверніться до наступних двох таблиць:

Інструкція з використання аксесуарів

Підключення

1) Схема підключення головного кола виробу

Схема підключення основного кола продуктів змінного струму (M1 -2000, M1E-2000)

2) Схема з’єднання основного кола продукту постійного струму (M1Z-2000).

3) Еталонний переріз з’єднувального проводу

Габаритні та монтажні розміри

 Розміри установки типу M1- 1 600

М1- 1 600/2Р монтажні розміри

М1- 1 600/3Р монтажні розміри

М1- 1600/4П установчі розміри

 Монтажні розміри типу М1-2000

4) Розміри виробу для проводки задньої панелі

a) Розміри горизонтальної проводки задньої панелі (R1)

Примітка. Незазначені допуски на розміри відповідають стандарту GB/T 1804-c.

b) Розміри вертикальної проводки (R2) за платою

4P

Примітка. Незазначені допуски на розміри відповідають стандарту GB/T 1 804-C.

 Розміри задньої установки панелі висувного типу (електрична)

 Задні монтажні розміри

 Розміри монтажного отвору для монтажу на опорній плиті

Примітка: X-X, Y-Y на малюнку є центрами триполюсного автоматичного вимикача; не зазначені допуски на розміри відповідають стандарту GB/T 1 804-C.

 Безпечна відстань

Мінімальна безпечна відстань між автоматичним вимикачем і верхньою, нижньою, бічними та передньою панелями після встановлення показана на малюнку нижче.
