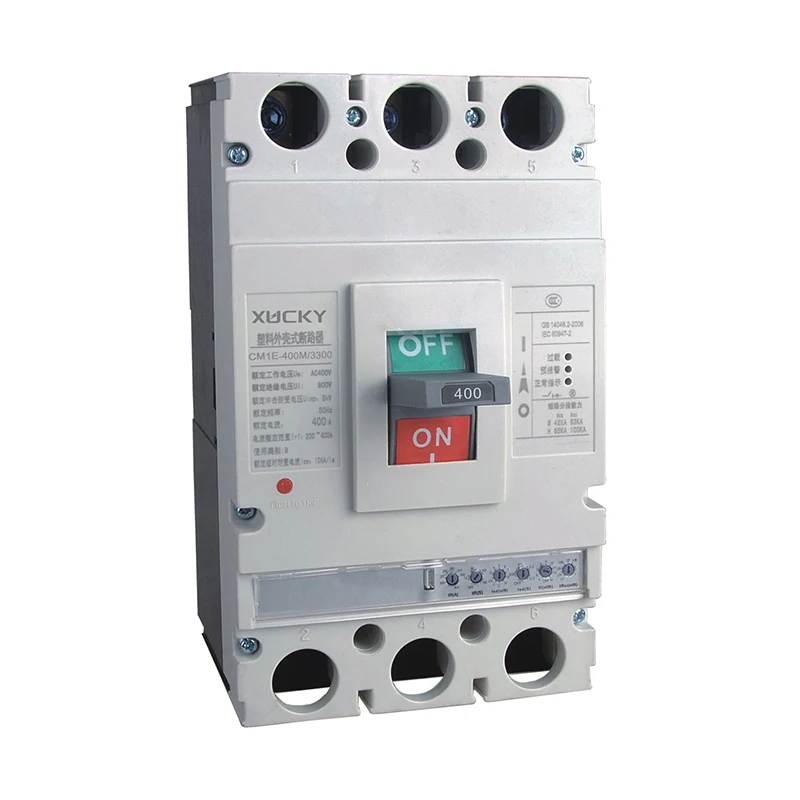

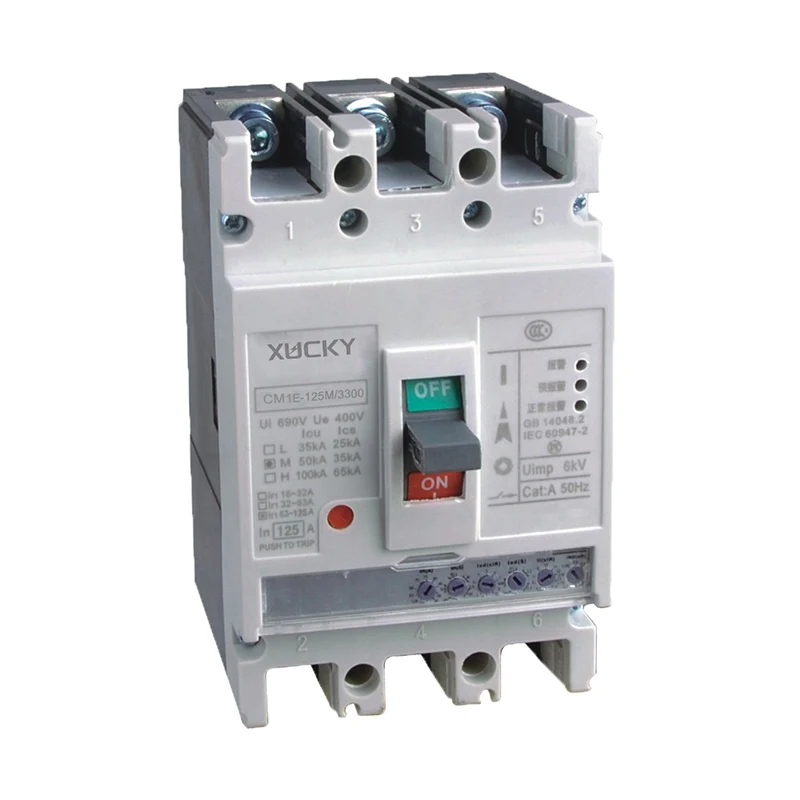

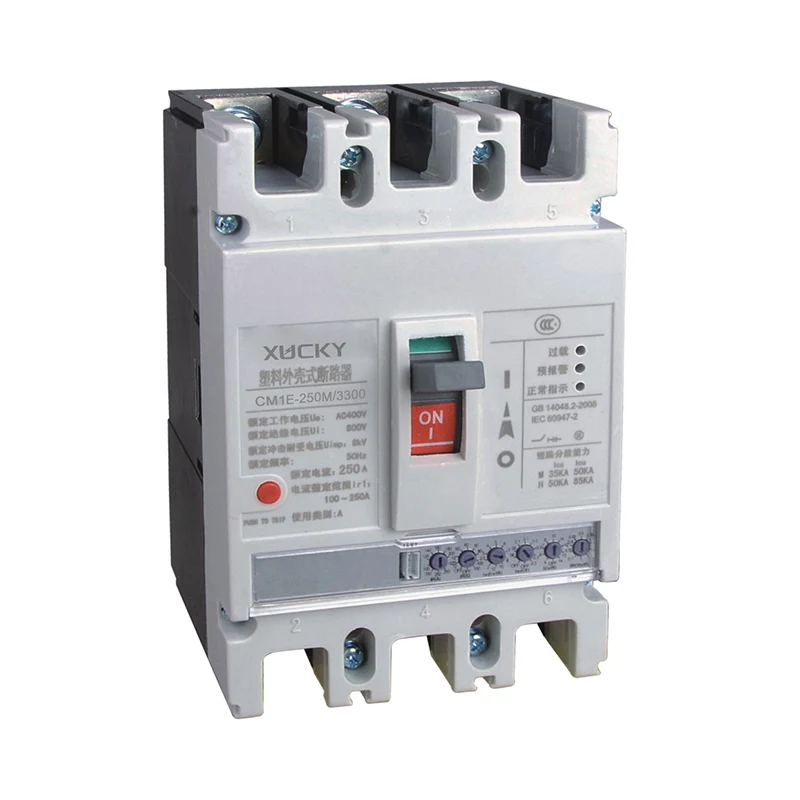

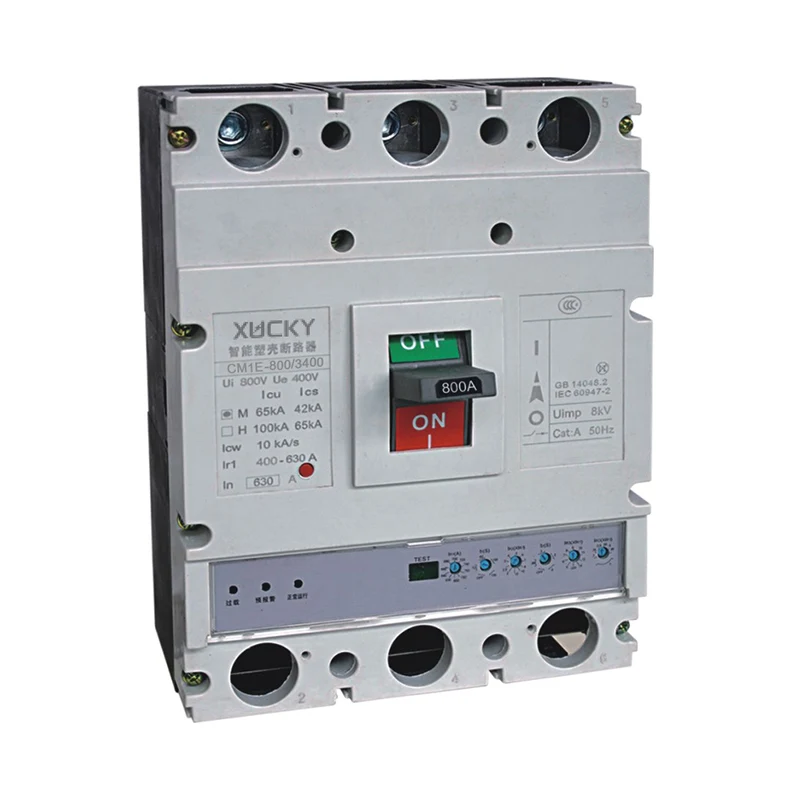

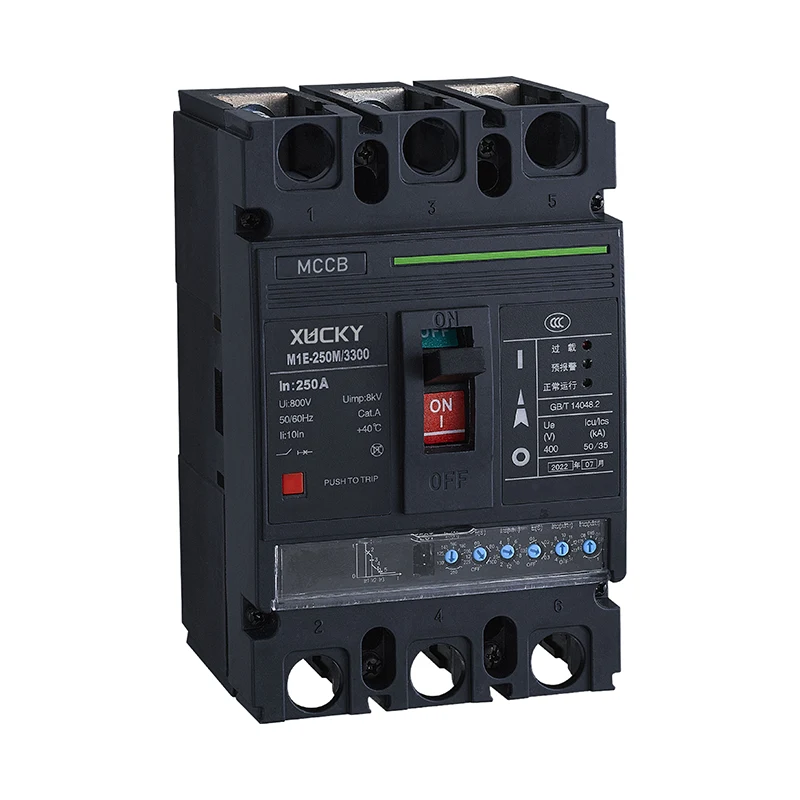

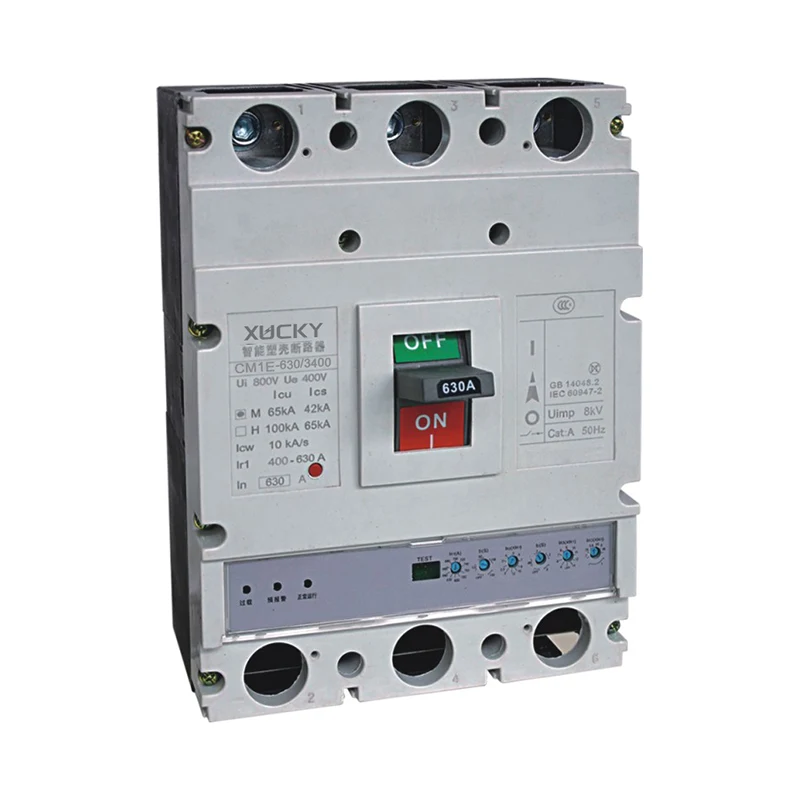

CM1E формований вимикач корпусу

Обсяг застосування

CM1E Низький вимикач струму Низького струму (далі - вимикач), вимикач має невеликий розмір, висока пропускна здатність, коротка дуга, проти вібрації. Його номінальна напруга ізоляції становить 800 В, підходить для розподілу мережі AC 50 Гц, номінальної напруги AC400V, номінального струму до 1250A та нижче, що використовується для розподілу електричної енергії та захисту схеми та енергетичного обладнання від перевантаження, короткого замикання, недостатньої роботи та інших несправностей. Він також може бути використаний для нечастої конверсії лінії та нечастого запуску двигуна. Вимикач може бути вертикально встановлений або горизонтально встановлений. Вимикач низької напруги має функцію ізоляції.

Основні особливості

CM1E Регульований електронний вимикач корпусу, що вимикається, має три функції захисту, вимикач з категорією використання B, підключеною з іншим пристроєм захисту від короткого замикання в одній схемі, повністю необов’язково при короткому замиканні; За допомогою п'яти функцій Tripping, користувач може встановити обладнання через випуск Shunt відповідно до струму навантаження, електронний випуск шунта живиться від самого вимикача; Сигнал струму та управління керуючим від трансформатора кола, встановленого в вимикачі; З випуском пожежного захисту для тривожного, але не поїздки, коли струм навантаження перевантажений, вимикач не рухається, і виводить пасивний контакт, керуючи відповідним пристроєм тривоги; Розміри та технічні характеристики такі ж, як у CM1 MCCB, встановлення можна змінити.

ПРИМІТКА. У налаштуваннях перемикач набору повинен бути встановлений на місці!

Примітка:

1. Відрегулюйте перевантаження Довгої дії струму IR1, згідно з різним струмом рейтингу вимикача, 4-10 файлів можуть бути відрегульовані;

2. Відрегулюйте довгий час затримки T1, 4 файли можна регулювати;

3. Відрегулюйте короткозамкотну дію Поточний IR2, 9 файлів можна відрегулювати;

4. Відрегулюйте коротку затримку Час дії T2, 4 файли можна регулювати;

5. Відрегулюйте короткий замикання миттєвої дії струму IR3 Дія, 9 файлів можна відрегулювати;

6. Відрегулюйте попередню дію Поточний IR0, 7 файлів можна відрегулювати.

Основні параметри технології

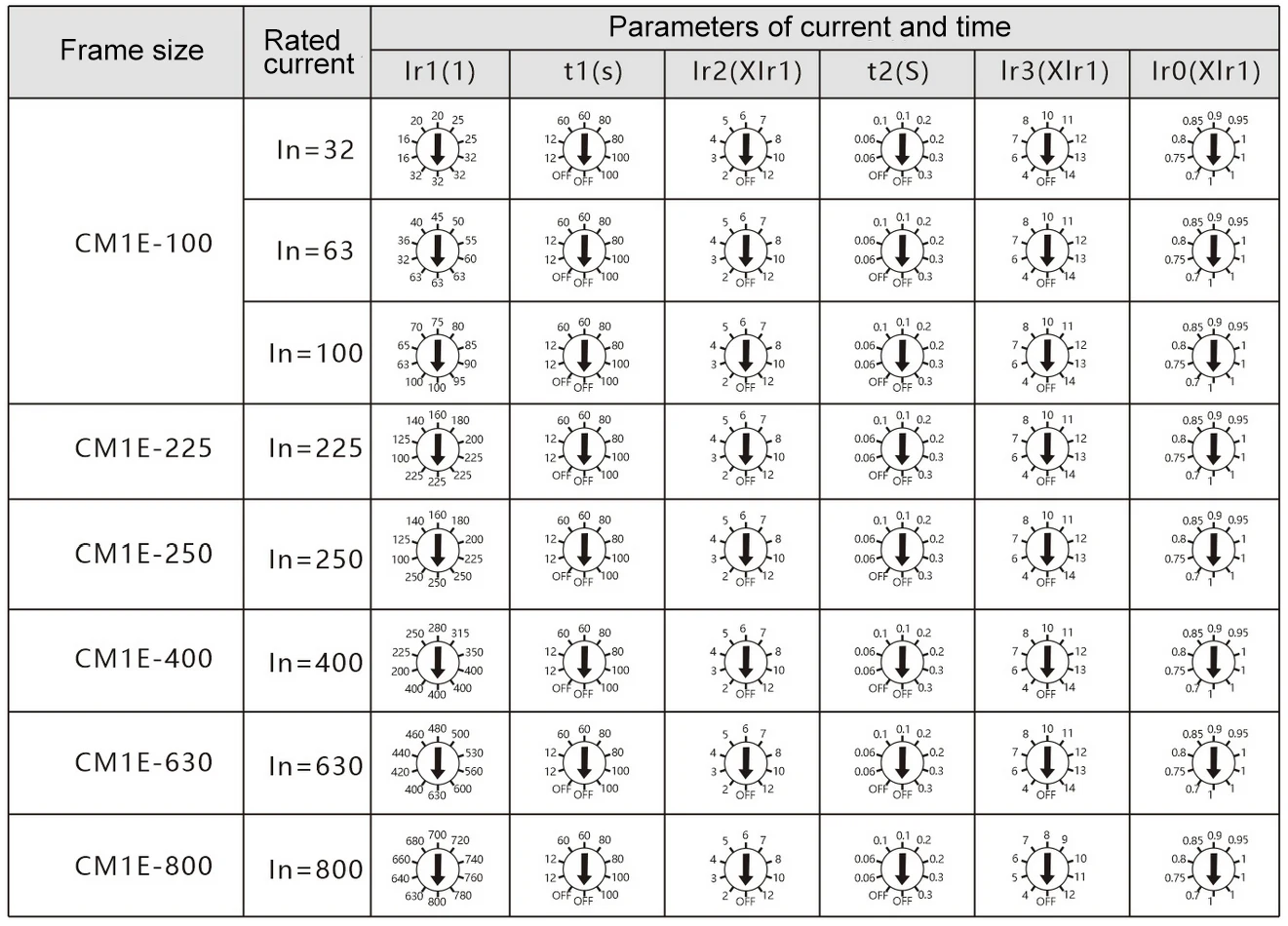

Діапазон налаштувань інтелектуального контролера показаний у таблиці

Основні технічні дані вимикача наведені в таблиці

Характеристики випуску

а. Характеристики електричної поїздки

Завдяки перевантаженому зворотним часам, що тривалий час, короткозам'ятково-зворотним часом, коротким обмеженням часу затримки короткого замикання, миттєвою дією короткого замикання та іншими функціями захисту, характеристиками захисту можуть бути налаштовані користувачами.

б. Перевантаження довгих затримки зворотних характеристик дії захисту часу в таблиці 4.

c. Характеристики дії захисту від короткого замикання в таблиці 5.

д. Характеристики дії миттєвої дії в таблиці 6.
