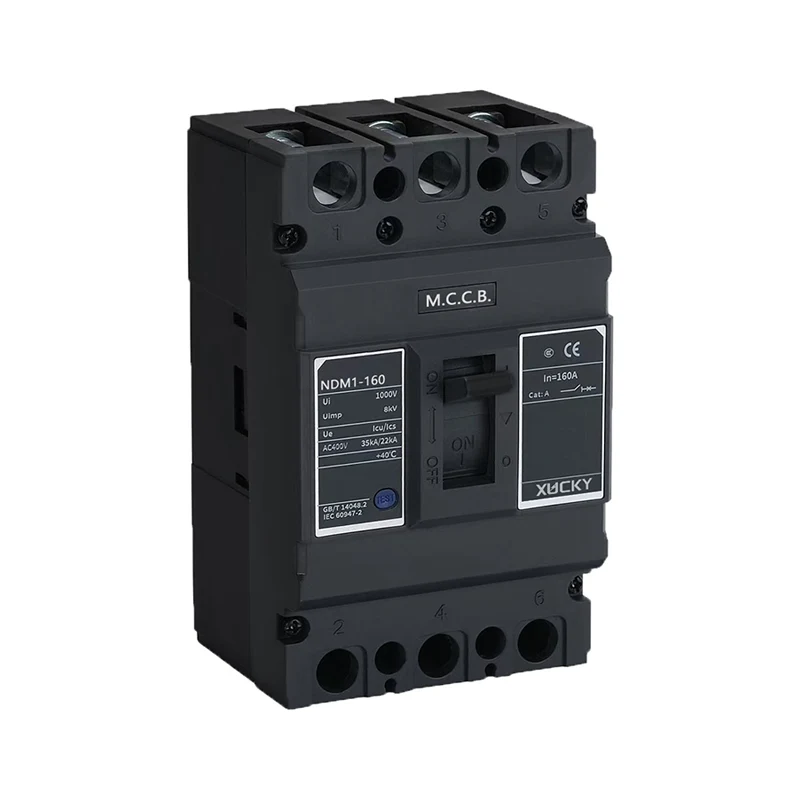

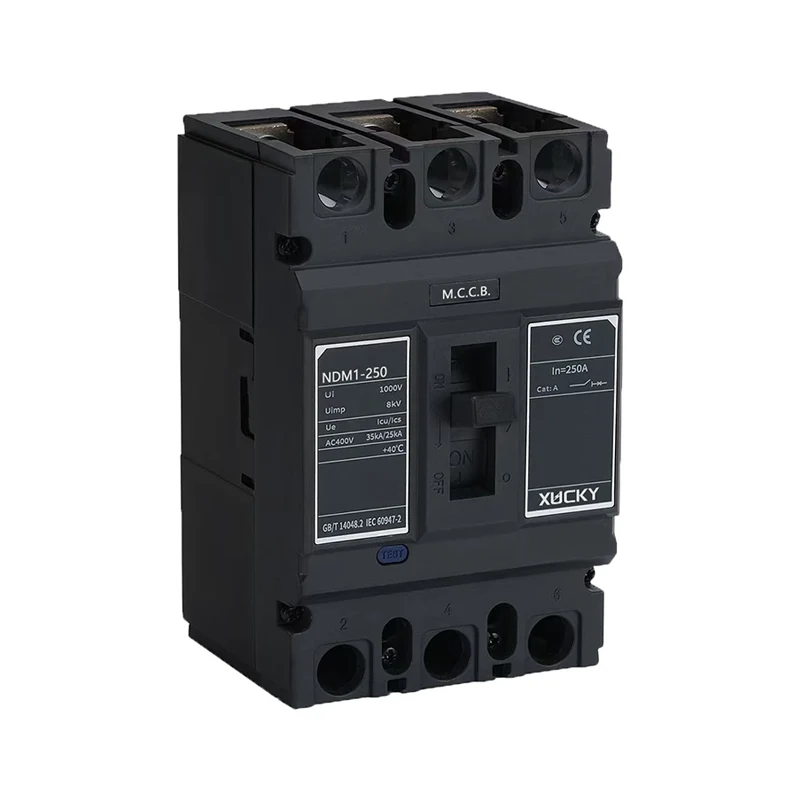

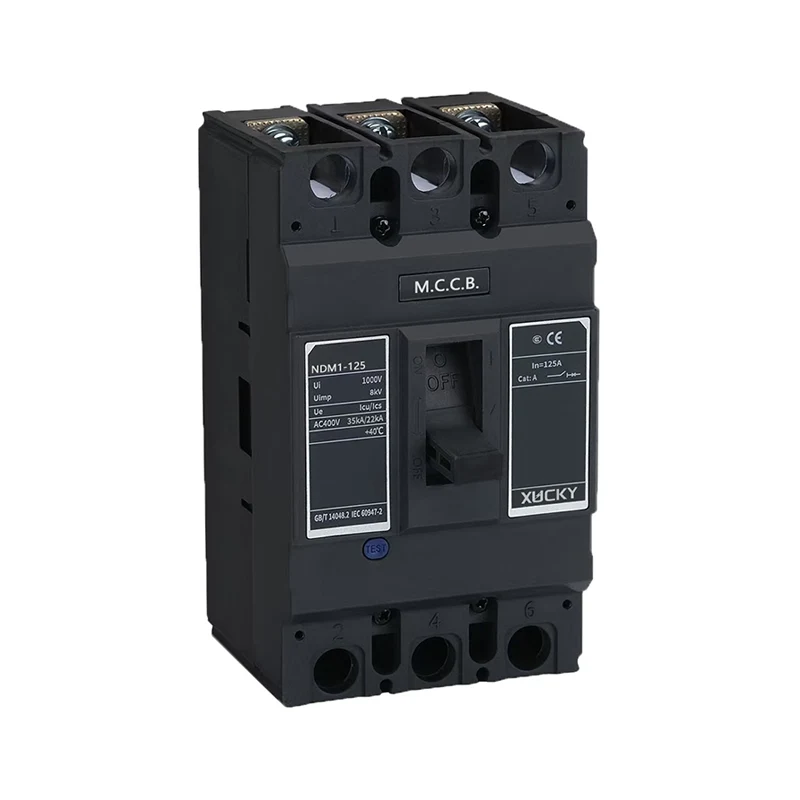

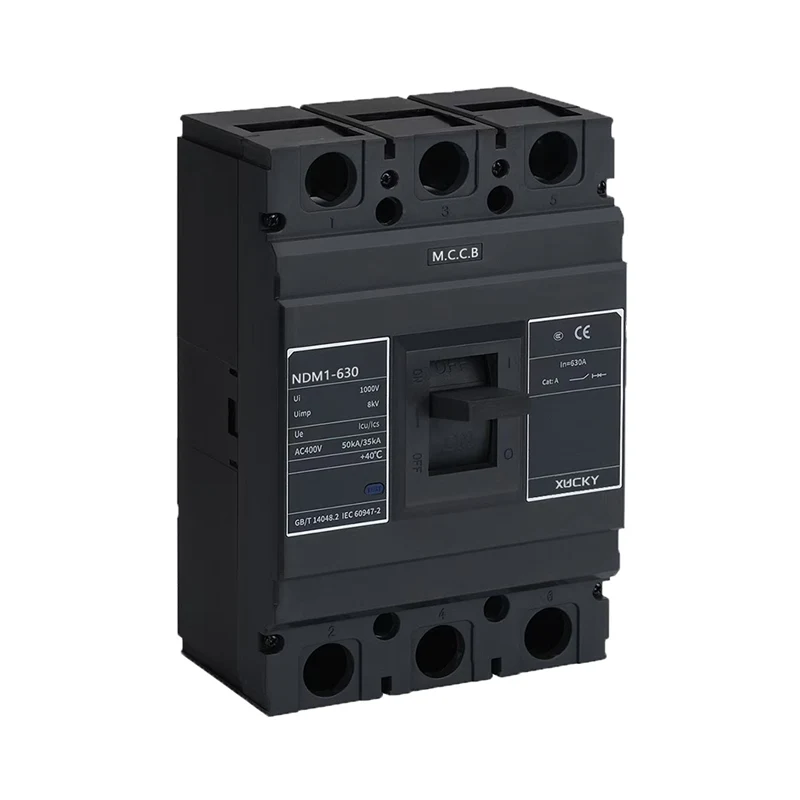

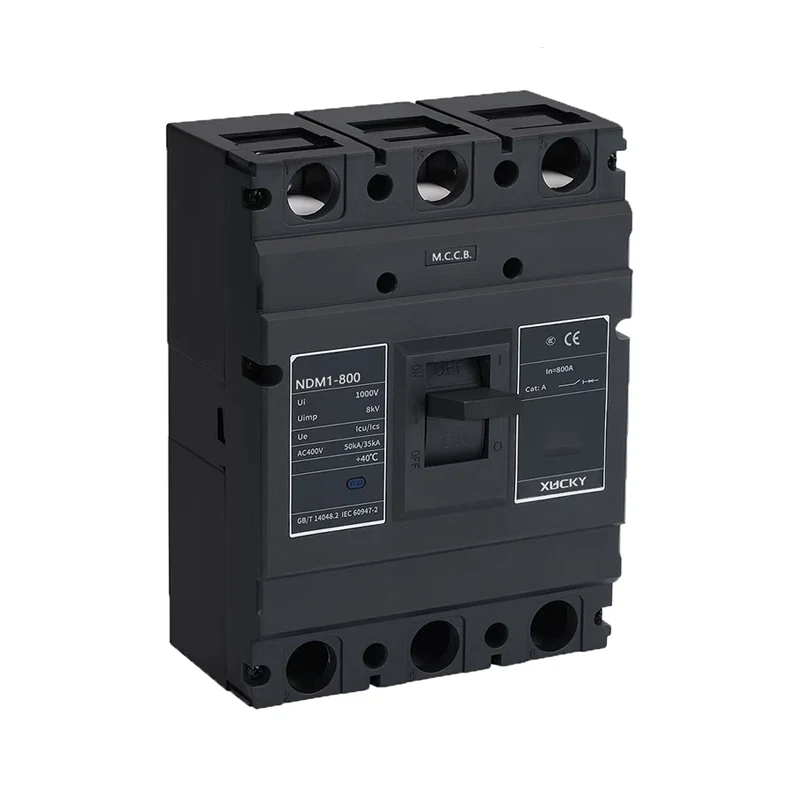

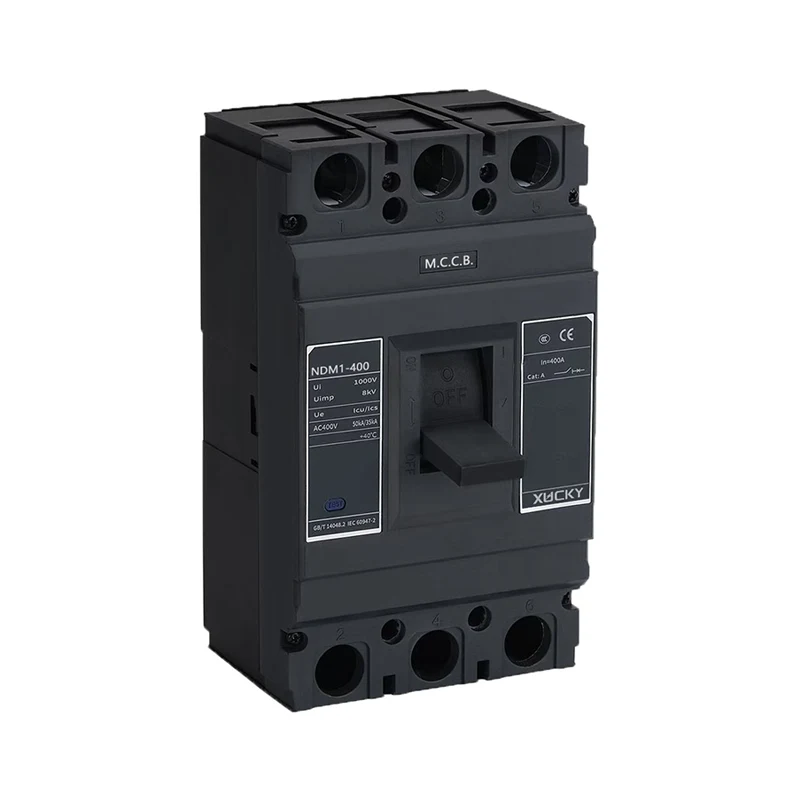

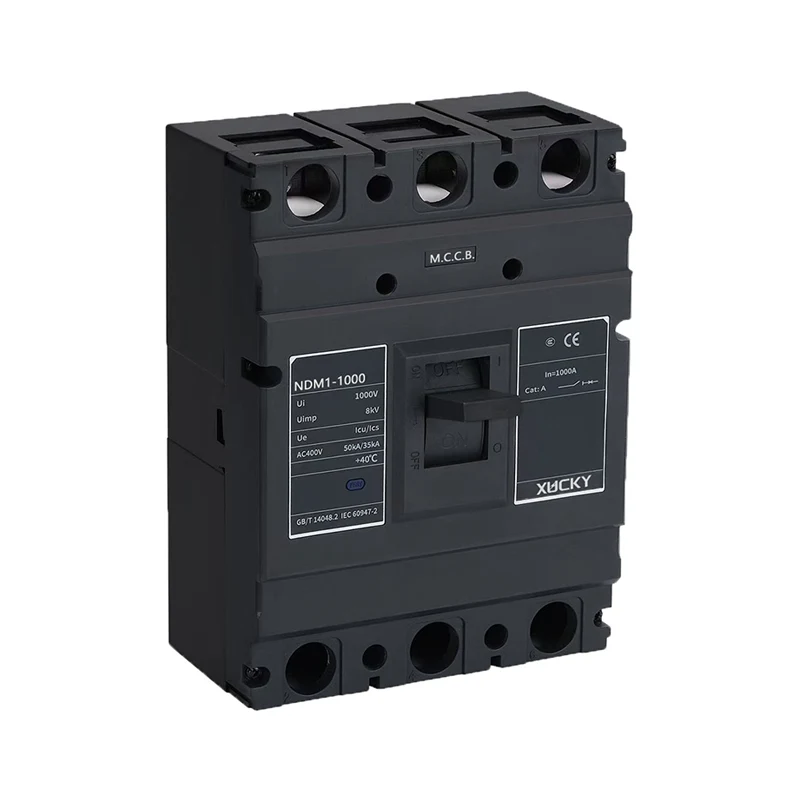

Автоматичний вимикач у литому корпусі NDM1

Автоматичний вимикач XUCKY NDM1 Molded Case Circuit Breaker (NDM1, далі іменується як MCCB) — це нові автоматичні вимикачі, які були розроблені та розроблені компанією з використанням передових міжнародних технологій. Автоматичні вимикачі мають такі характеристики: компактні розміри, висока відключаюча здатність, коротка відстань до дуги та ударостійкість, ідеальні вироби, що застосовуються на суші чи кораблях. Номінальна напруга ізоляції автоматичного вимикача становить 800 В (500 В для NDM1-63), він підходить для розподільної мережі змінного струму 50 Гц / 60 Гц, номінальна робоча напруга 690 В і номінальний струм 1250 А, для розподілу живлення та захисту ланцюга та живлення обладнання від пошкодження внаслідок перевантаження, короткого замикання, низької напруги та інших несправностей. Також для захисту від нечастого перемикання ланцюгів і рідкісного запуску двигуна та перевантаження, короткого замикання, зниженої напруги.

Надіслати запит

Опис продукту

Сфера застосування

Автоматичний вимикач XUCKY NDM1 Molded Case Circuit Breaker (NDM1, далі іменується як MCCB) – це нові автоматичні вимикачі, які були розроблені та розроблені компанією з використанням передових міжнародних технологій. Автоматичні вимикачі мають наступні характеристики: компактні розміри, висока відключаюча здатність, коротка відстань до дуги та ударостійкість, є ідеальними продуктами, що застосовуються на суші чи кораблях. Номінальна напруга ізоляції автоматичного вимикача становить 800 В (500 В для NDM1-63), він підходить для розподільної мережі змінного струму 50 Гц / 60 Гц, номінальна робоча напруга 690 В і номінальний струм 1250 А, для розподілу живлення та захисту ланцюга та живлення обладнання від пошкодження внаслідок перевантаження, короткого замикання, низької напруги та інших несправностей. Також для захисту від нечастого перемикання ланцюгів і рідкісного запуску двигуна та перевантаження, короткого замикання, зниженої напруги. Автоматичний вимикач NDM1 можна встановити вертикально (вертикально) або горизонтально (поперечно).

NDM1 MCCB придатний для ізоляції та символ " ".

Автоматичний вимикач у литому корпусі NDM1 відповідає стандарту: GB14048.2 «низьковольтне розподільне та контрольне обладнання, частина 2: автоматичні вимикачі».

Модель і значення

Примітка:

Відповідно до полюсу він класифікує чотири типи:

Тип A: N-полюс без компонентів розчіплювача надструму, і N-полюс був підключений весь час і не взаємодіє з іншими трьома полюсами, щоб увімкнути або вимкнути;

B-тип: N-полюс без компонентів розчіплювача надструму, і N-полюс може діяти з іншими трьома полюсами (N-полюс вмикається перед вимиканням);

Тип C: N-полюс фіксований з компонентами розчіплювача надструму, і N-полюс може діяти з іншими трьома полюсами (N-полюс вмикається перед вимиканням);

D-тип: N-полюс фіксований з компонентами розчіплювача надструму, і N-полюс був підключений весь час і не взаємодіє з іншими трьома полюсами, щоб увімкнути або вимкнути.

Автоматичний вимикач для розподілу без коду, автоматичний вимикач для захисту двигуна з 2

Немає коду для прямого керування ручкою; P для електричного приводу; Z для поворотної ручки.

Класифікація за номінальним струмом розчіплювача надструму:

NDM1-63 MCCB має дев'ять: 6,10,16,20,25,32,40,50,63 A;

NDM1-125 MCCB має одинадцять: 16,20,25,32,40,50,63,80,100,125 A;

NDM1-160 MCCB має дев'ять: 32,40,50,63,80,100,125,160 A;

NDM1-250 MCCB має сім: 125,140,160,180,200,225,250 A;

NDM1-400 MCCB має п’ять: 225,250,315,350,400 A;

NDM1-630 MCCB має три: 400,500,630 A;

NDM1-800 MCCB має три: 630,700,800A;

NDM1-1000 MCCB має два: 800,1000A.

Примітка: 6A має лише електромагнітний (миттєвий) тип, не рекомендовані характеристики.

За способом підключення: проводка перед платою, проводка на задній частині плати, тип вставки плати.

За схемою розчіплення надструму: термодинамічно-електромагнітного (подвійного) типу, електромагнітного (миттєвого) типу.

Залежно від наряду буває двох видів: з нарядом і без наряду.

У комплект входять внутрішні та зовнішні аксесуари: внутрішні аксесуари мають шунтовий розчіплювач, розчіплювач мінімальної напруги, допоміжний контакт і контакт сигналізації. Зовнішні аксесуари - це механізм керування поворотною ручкою, механічний механізм керування тощо.

За відключаючою здатністю: L-стандартний тип відключення; М-другий тип високого розриву; H-високий тип розриву

Нормальні умови експлуатації

■ Температура навколишнього повітря: -5 ℃ ~ +40 ℃, а середня температура за 24 години нижче +35 ℃.

■ Висота над рівнем моря: висота місця встановлення не перевищує 2000 м.

■ Атмосферні умови: відносна вологість повітря при найвищій температурі +40 ℃ не перевищує 50%; При низькій температурі відносна вологість може бути вище. Максимальна середня відносна вологість становить 90%, тоді як середньомісячна мінімальна температура становить +25 ℃, і враховуйте зміни температури продукту на поверхні гелю.

■ Ступінь забруднення: 3.

Основні технічні параметри

Основний технічний індекс

1, значення налаштування характеристики миттєвої дії автоматичного вимикача для розподілу становить 10In±20%, NDM1-1000 становить 7In±20%; Задане значення характеристики миттєвої дії автоматичного вимикача для захисту двигуна становить 12In ± 20%.

2, Номінальне значення автоматичного вимикача в таблиці 2.

3. При температурі навколишнього середовища +40 ℃ характеристики дії автоматичного вимикача для розчіплювача перевантаження по струму розподілу наведені в таблиці 3, характеристики дії розчіплювача перевантаження по струму захисту двигуна наведені в таблиці 4.

Характеристики зворотного часу розмикання автоматичних розчіплювачів струму для розподілу електроенергії, коли кожен полюс увімкнено одночасно

немає	Тестовий струм	I/In	Встановити час	Початковий стан
1	Звичайний струм без відключення	1.05	2h(In>63A)，1h(In≤63A)	Холодний
2	Звичайний струм без відключення	1.30	2h(In>63A)，1h(In≤63A)	Одразу після тесту 1

Значення налаштування характеристики миттєвої дії автоматичного вимикача для розподілу становить 10In±20%, а значення налаштування характеристики миттєвої дії автоматичного вимикача для захисту двигуна становить 12In±20%.

Характеристики зворотного часу вимикання автоматичних вимикачів, розчіплювача надструму для захисту двигуна, коли кожен полюс увімкнено одночасно

немає	I/In	Встановити час	Початковий стан	Зауваження
1	1.0	>2 год	Холодний
2	1.2	≤2 год	Одразу після тесту 1
3	1.5	≤4 хв	Холодний	10≤n≤225
3	1.5	≤8 хв	Холодний	225 < in ≤ 630
4	7.2	4s≤T≤10s	Холодний	10≤In≤225
4	7.2	6s≤T≤20s	Холодний	225 < in ≤ 630

Таблиця коефіцієнтів зниження температурних змін

Модель/Коефіцієнт/Температура	+40 ℃	+45 ℃	+50 ℃	+55 ℃	+60 ℃
НДМ1-63	1	0.94	0.88	0.80	0.72
НДМ1-100	1	0.95	0.89	0.84	0.76
НДМ1-225	1	0.96	0.91	0.87	0.82
НДМ1-400	1	0.94	0.84	0.80	0.73
NDM1-630	1	0.93	0.88	0.83	0.76
НДМ1-800	1	0.93	0.88	0.83	0.76
NDM1-1250	1	0.88	0.83	0.79	0.76

Габаритні та монтажні розміри

NDM1-63、 125、1 60、250 Схема та монтажні розміри проводки перед платою

NDM1-400、 630、 800、 1000 Схема та монтажні розміри проводки перед платою

Аксесуари автоматичних вимикачів

1. Внутрішнє приладдя автоматичних вимикачів

1.1 Розчіплювач

Номінальна керуюча напруга живлення розчіплювача: AC50Hz, 230V, 400; DC110V, 220V, 24V; Коли між 70% ~ 110%, може надійно розірвати автоматичний вимикач.

Коли номінальна керуюча напруга живлення розчіплювача становить 24 В постійного струму, максимальна довжина мідного дроту повинна відповідати наступним вимогам

Номінальний контроль напруга живлення Uc(DC24V)/площа провідника	1,5 мм²	2,5 мм²
100% Uc 85% Uc	150м 100м	250м 160м

Якщо вимоги наведеної вище таблиці не виконуються, рекомендується розробити схему керування розчіплювачем, використовуючи наступний малюнок

1.2 Розчіплювач мінімальної напруги

Коли напруга джерела живлення падає до номінальної напруги розчіплювача зниженої напруги від 70% до 35% від діапазону, автоматичний вимикач розчеплення зниженої напруги надійно розривається; коли напруга живлення нижче номінальної напруги, розчіплювач мінімальної напруги 35%, розчіплювач мінімальної напруги, щоб запобігти замкненню автоматичного вимикача; коли напруга живлення перевищує 85% від номінальної напруги розчіплювача мінімальної напруги, розчіплювач мінімальної напруги гарантує, що автоматичний вимикач замкнеться. Розчіплювачі мінімальної напруги розраховані на AC50Hz, 230V, 400V.

Спеціальна примітка: автоматичний вимикач із розчіплювачем мінімальної напруги, лише в зниженій напрузі з номінальною напругою, який може нормально розмикатися та закриватися.

1.3 Спеціальний випуск передоплаченого лічильника

Номінальна робоча напруга Ue попередньо оплаченого лічильника спеціального випуску становить AC230/50 Гц, він може нормально працювати в діапазоні (65% ~ 110%) Ue. Коли Ctrl вимкнено, автоматичний вимикач затримується на 0,5 ~ 2 секунди до розмикання. Схема підключення передплаченого лічильника спеціального випуску

1.4 Номінальне значення допоміжних контактів і контактів сигналізації в таблиці 5

Класифікація

Умовний тепловий струм (Ith)

Номінальний струм при

AC 400V Ie(AC-15)

Номінальний струм при

DC 220 В Ie (DC-13)

Допоміжний контакт

0.4

0.15

Тривожний контакт

0.3

0.15

a. Допоміжний контакт

b. Тривожний контакт

Контакти сигналізації не спрацьовують, коли автоматичний вимикач розмикається та замикається нормально, контакти сигналізації перемикаються між нормальним розмиканням і нормальним замиканням лише після вільного відключення або відключення через несправність.

2. Зовнішній аксесуар для автоматичних вимикачів

2.1 Двигун. Номінальне значення та код наведено в таблиці 6.

Категорія/модель	НДМ1-63. 125,160. 250	НДМ1-400. 630. 800. 1000
Тип конструкції	Електромагніт	Мотор
Код напруги змінного струму	AC50Hz、230V、400	AC50Hz、230V、400
Код напруги постійного струму	DC110V、220V	DC110V、220V

ПРИМІТКА: Після спрацьовування автоматичного вимикача з електричним механізмом приводу, електричний механізм приводу повинен змусити автоматичний вимикач знову застібатися, після чого він може замкнутися.

Відповідні листи	Назва функції	Функція, що відповідає моделі
a	Особливості моделі	Формований корпус NDM1 Автоматичний вимикач
b	Код номінального струму кадру	63A、125A、160A、250A、 400A、630A、800A、 1000А
c	Характеристика розривної здатності код	стандартне порушення тип;
d	Код режиму роботи	Немає коду для ручки операція; P для електричного операція; Z для поворотної ручки операція
e	поляк	3-три полюси; 4-чотири полюси
f	Назва випуску	2 Електромагнітний звільнення; 3 Подвійний випуск
g	Аксесуар	00 Без аксесуарів 08 Тривожний контакт 10 Розчіплювач 20 Допоміжний контакт 30 Розчіплювач мінімальної напруги 40 Розчіплювач, допоміжний контакт 50 Розчіплювач мінімальної напруги 60 Два комплекти допоміжних контактів 70 Допоміжний контакт, розчіплювач мінімальної напруги 18 Розчіплювач, контакт сигналізації 28 Допоміжний контакт, контакт сигналізації 38 Розчіплювач мінімальної напруги, контакт сигналізації 48 Розчіплювач, допоміжний контакт, контакт сигналізації 58 Розчіплювач мінімальної напруги, контакт сигналізації 68 Два набори допоміжних контактів, контакт сигналізації 78 Допоміжний контакт, розчіплювач мінімальної напруги, контакт сигналізації Спеціальний випуск передоплаченого лічильника на 10 років 40Y Передплачений лічильник, спеціальний випуск, допоміжний контакт 50Y Спеціальний розчіплювач передплаченого лічильника, допоміжний контакт, розчіплювач мінімальної напруги 18Y Передплачений лічильник спеціальний випуск, контакт тривоги 48Y Передоплачений лічильник, спеціальний випуск, допоміжний контакт, контакт тривоги 58Y Спеціальний розчіплювач передплаченого лічильника, розчіплювач мінімальної напруги, контакт сигналізації
h	застосування	Немає коду для розподіл; 2 для двигуна захисту
i	Звичайні продукти	Без коду; Т означає прозорий покриття продуктів
j	Сила струму	10、16、20、25、32、63、80、100、125、160、180、200 、225、250、315、350、400、500、630、700、800、1000

Приклад: NDM1-63/ 33102 63A означає автоматичний вимикач у литому корпусі типу NDM1, номінальний струм корпусу становить 63 A, відключаюча здатність є стандартним типом, ручка, 3 полюси, подвійний розчіпник, з шунтовим розчіплювачем, для захисту двигуна, номінальний струм 63 A .

Вибір, встановлення та використання повинні відповідати інструкції з виробу або відповідним національним стандартам.

Примітка: N-полюсний тип автоматичного вимикача 4P поділяється на тип A, B-тип, який не вказано, за замовчуванням Btype.
