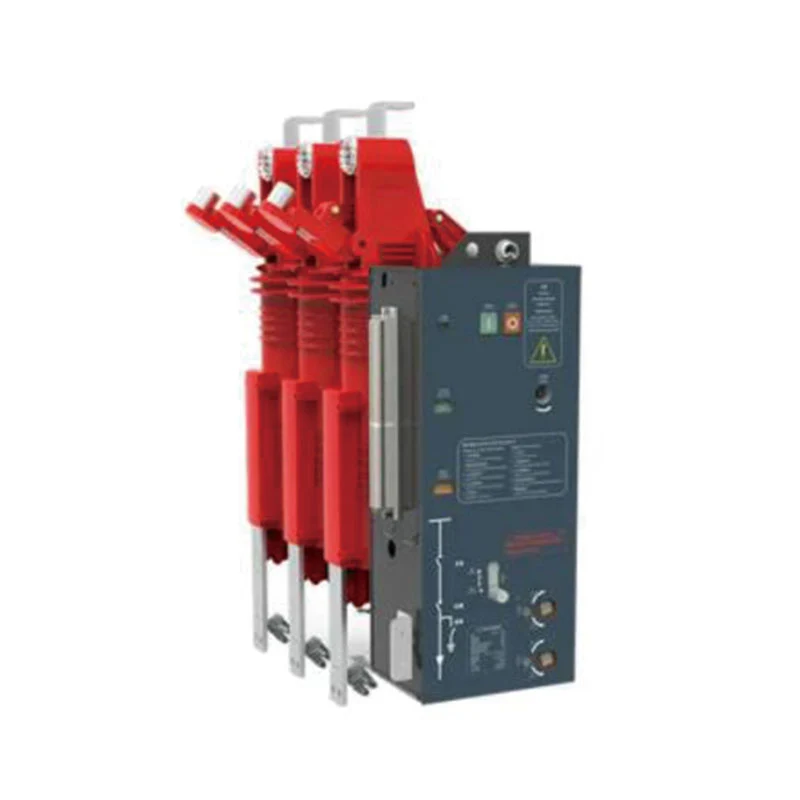

Вакуумний автоматичний вимикач VEF-12GD з боковою установкою типу 3 у робочому положенні

XUCKY Electric є провідним китайським виробником і експортером, що спеціалізується на вакуумному вимикачі VEF-12GD з боковою установкою типу 3 для робочого положення. У нас є широкий асортимент продукції для задоволення різноманітних потреб наших клієнтів у всьому світі. Наша прихильність вищій якості, інноваційним технологіям і відмінному обслуговуванню клієнтів робить нас виділяються в нашій галузі.

Інтегрована, бічна установка, з роз’єднувачем, із заземлювальним вимикачем (верхнє/нижнє заземлення), вбудований мініатюрний механізм блокування

● 12KV, 630~1250A, 20~31.5KA

● Для шафи шириною 500 мм

● Запатентована технологія

● Технологія суцільного ущільнення

● Вихідний термінал із безконтактним датчиком зарядженого дисплея

● Безкоштовне регулювання дверного блоку шафи

◆ Опис типу

◆ Використовуйте середовище

Нормальне середовище використання

● Температура навколишнього середовища: -15~40℃, середньодобова температура ≤+35℃;

● Вологість: середнє значення відносної вологості, виміряне протягом 24 годин, становить ≤95%; середнє значення тиску водяної пари, виміряне протягом 24 годин, становить ≤2,2 кПа; середнє значення відносної вологості <90%; середнє значення місячного тиску водяної пари <1,5 кпа;

● Висота ≤1000 м;

● Сонячне випромінювання можна знехтувати;

● Вібрацію ззовні розподільного пристрою та контрольного обладнання можна ігнорувати;

● Навколишнє повітря не забруднюється пилом, димом, корозійним або легкозаймистим газом, парою чи димом.

◆ Структура

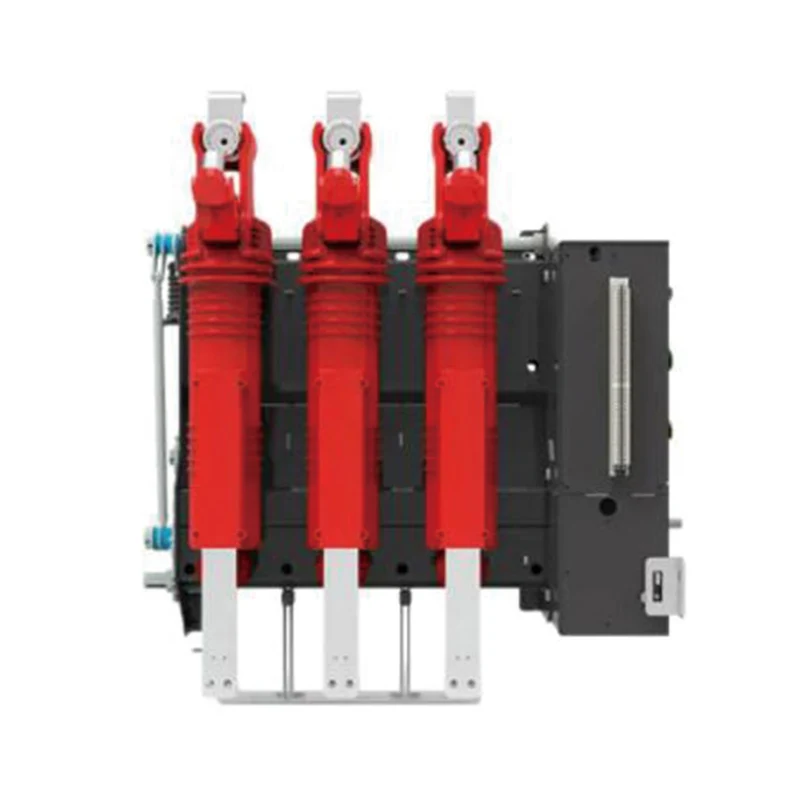

Основний ланцюг вакуумного вимикача бічної установки типу 3 робочого положення серії ВЕФ-12ГД розташований поздовжньо. Верхня частина - це роз'єднувач, середня частина - вакуумний вимикач, а нижня частина - заземлювач. Механізм керування, механізм автоматичного вимикача та механізм блокування розташовані в передній частині вимикача. Перемикач можна встановити верхньою частиною вниз.

● Безпека та чудовий вбудований стовп

Висока надійність, стабільна ізоляційна продуктивність, міцніша структура, мініатюрність, не вимагає технічного обслуговування, більш екологічна та висока механічна стійкість.

● Візуальне роз'єднання відкритих контактів

Поворотний роз'єднувач з видимими роз'єднувальними відкритими контактами після розмикання.

● Модульний механізм керування

Автоматичний вимикач використовує модульний робочий механізм, який можна замінити або капітально відремонтувати незалежно, і має хорошу взаємозамінність. Ним можна керувати вручну або можна керувати накопичувачем енергії змінного або постійного струму для реалізації дистанційного керування.

● Покрокова робота трьох валів, надійне механічне блокування

Роз’єднувач, автоматичний вимикач і вимикач заземлення працюють на одному валу відповідно, і існує примусове механічне блокування між 3 валами для запобігання неправильній роботі.

● Вихідний кінець дроту з безконтактним датчиком зарядженого дисплея

Без ємності, з використанням технології безконтактної індукції, безпечно та надійно.

● Дверцята шафи та вимикач заземлення розроблені з надійною структурою блокування

Для забезпечення безпеки оператора двері шафи без регулювання з дверним блоком шафи.

◆ Основні технічні параметри
