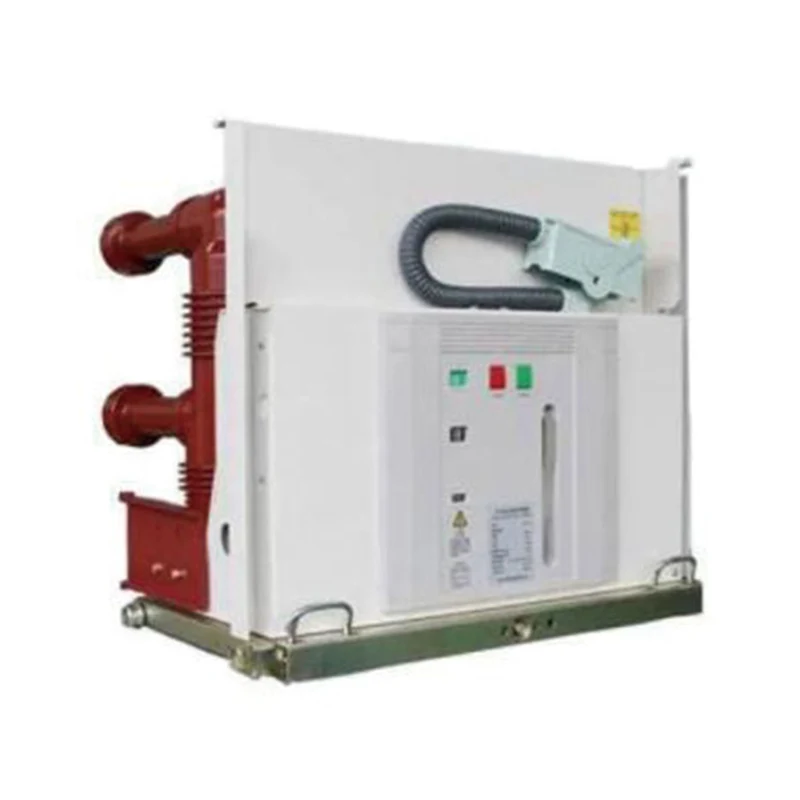

Вакуумний автоматичний вимикач високої напруги серії VSG-24

Внутрішній вакуумний вимикач високої напруги серії VSG-24 є 3-фазним змінним струмом 50 Гц 24 кВ внутрішнього комутаційного обладнання
♦ Привід: пружинний привід;
♦ Тип стовпа: зібраний стовп: вбудований стовп;
♦ міжфазна відстань: 275 мм;

Надіслати запит

Опис продукту

XUCKY Electric є провідним виробником і експортером Китаю, що спеціалізується на внутрішніх високовольтних вакуумних вимикачах серії VSG-24. У нас є широкий асортимент продукції для задоволення різноманітних потреб наших клієнтів у всьому світі. Наша прихильність вищій якості, інноваційним технологіям і відмінному обслуговуванню клієнтів робить нас виділяються в нашій галузі.

Внутрішній вакуумний вимикач високої напруги VSG-24 є 3-фазним змінним струмом 50 Гц 24 кВ внутрішнього вимикача обладнання

♦ Привід: пружинний привід;

♦ Тип стовпа: зібраний стовп: вбудований стовп;

♦ міжфазна відстань: 275 мм;

Екологічні умови

♦ Температура навколишнього середовища: -15°C 〜+40°C;

♦ Висота: <1000м;

♦ Відносна вологість: середньодобова <95%, середньомісячна <90%；

♦ Інтенсивність землетрусу: <8 рівня;

♦ Місця без пожежі, вибуху, сильного забруднення, хімічної корозії, а також інтенсивної вібрації.

Основні технічні параметри

немає	Пункт	одиниця	Значення
1	Номінальна напруга	кВ	24
2	Витримувана напруга промислової частоти 1 хв		65
3	Номінальна напруга грозового імпульсу		125
4	Номінальна частота	Гц	50/60
5	Номінальний струм	/	630, 1250, 1600, 2000, 2500,3150
6	Номінальний струм відключення короткого замикання	кА	25, 31,5
7	Номінальний струм короткого замикання (піковий)		63, 80
8	Номінальний короткочасний струм		25, 31,5
9	Номінальне пікове значення витримуваного струму		63, 80
10	Номінальна тривалість короткого замикання	S	4
11	Номінальна робоча послідовність		O-0,3s-CO-180s-CO
12	Витримувана напруга вторинної мережі живлення (1 хв)	V	2000
13	Номінальний струм відключення одинарної батареї конденсаторів	кА	630
14	Розривний час	РС	20〜50
1;	Час відкриття	РС	35-70
16	Механічне життя	разів	10000
17	Електричний ресурс		Е2 клас
18	Потужність двигуна накопичувача енергії	W	90
19	Напруга живлення схеми керування	V	AC/DC110/220

Загальне креслення конструкції та монтажний розмір (одиниця: мм)

♦ Витяжний тип

Номінальний струм (A)	630	1250	1600
Номінальний струм відключення короткого замикання (кА)	25, 31,5	25, 31,5	31.5
Розмір фіксованого контакту (мм)	035	049	055
Відстань між фазами (мм)	275
