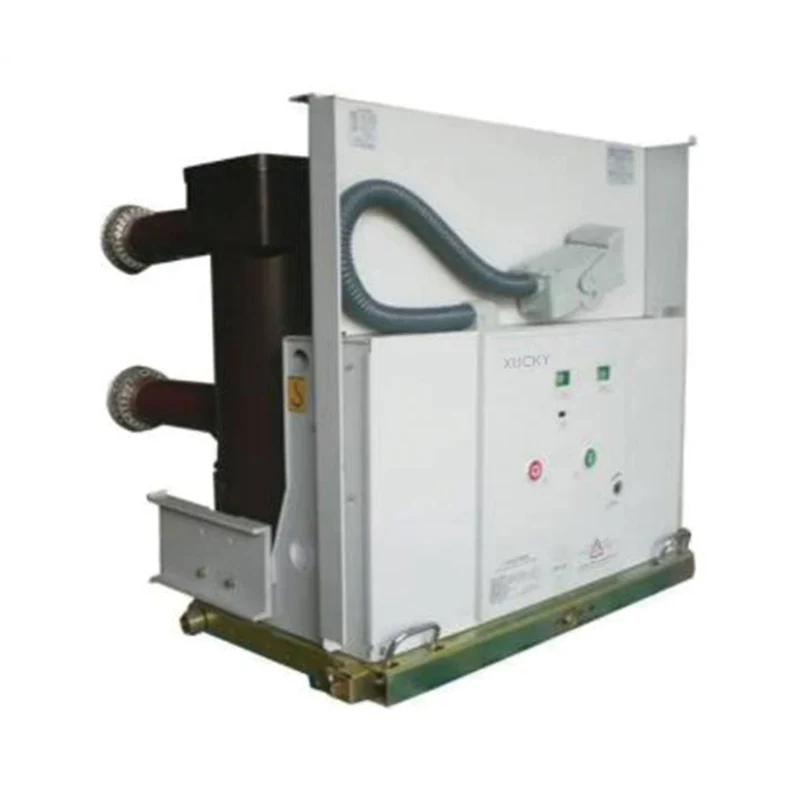

Вакуумний вимикач високої напруги серії VS1-24

XUCKY Electric є провідним китайським виробником і експортером, що спеціалізується на внутрішніх високовольтних вакуумних вимикачах серії VS1-24. У нас є широкий асортимент продукції для задоволення різноманітних потреб наших клієнтів у всьому світі. Наша прихильність вищій якості, інноваційним технологіям і відмінному обслуговуванню клієнтів робить нас виділяються в нашій галузі.

Надіслати запит

Опис продукту

Внутрішній вакуумний вимикач високої напруги серії VS1-24 є 3-фазним змінним струмом 50 Гц 24 кВ внутрішнього перемикача обладнання

♦ Спосіб встановлення: висувний тип, фіксований тип, бічний тип;

♦ Механізм приводу: пружинний механізм приводу та механізм постійного магнітного приводу;

♦ Тип полюса: зібраний полюс, вбудований полюс;

♦ Застосування: sw.tchgear KYN28-24, XGN-24.

♦ Вторинний штекер: 58 контактів, 64 контакти.

Стандарти продукції

♦ IEC62271-100 Комутаційна апаратура високої напруги та контрольна апаратура Частина 100: Автоматичні вимикачі змінного струму

♦ Автоматичні вимикачі змінного струму високої напруги GB1984

♦ Загальні специфікації GB/T11022 для високовольтних розподільних пристроїв і пристроїв керування

♦ Вакуумні автоматичні вимикачі змінного струму високої напруги JB/T 3855

♦ Специфікація DL/T402 високовольтних автоматичних вимикачів змінного струму

Екологічні умови

♦ Температура навколишнього середовища: -15°C~+40°C;

♦ Висота: <1000м;

♦ Відносна вологість: середньодобова <95%, середньомісячна <90%；

♦ Інтенсивність землетрусу: <8 рівня;

♦ Місця без пожежі, вибуху, сильного забруднення, хімічної корозії, а також інтенсивної вібрації.

Основні технічні параметри

немає	Пункт	одиниця	Значення
1	Номінальна напруга	кВ	24
2	Витримувана напруга промислової частоти 1 хв		65
3	Номінальна напруга грозового імпульсу		125
4	Номінальна частота	Гц	50
5	Номінальний струм	A	630, 1250, 1600, 2000, 2500, 3150
6	Номінальний струм відключення короткого замикання	кА	20, 25, 31,5
7	Швидкість струму короткого замикання (піковий)		50, 63, 80
3	Номінальний короткочасний струм		20, 25, 31,5
9	Номінальне пікове значення витримуваного струму		50, 63, 80
10	Номінальна тривалість короткого замикання	S	4
11	Номінальна робоча послідовність		0-0,3s-C0-180s-C0 0-180s-C0-180s-C0 (50 кА)
12	Номінальний струм зарядки кабелю відкриття та закриття	A	31.5
13	Номінальний струм короткого замикання	Часи	50 (30 для 40 кА, 20 для 50 кА)

немає	Пункт	одиниця	Значення
14	Розривний час	РС	<80
15	Механічне життя	Часи	10000
16	Автоматичний вимикач відповідно до класифікації електричного ресурсу		Е2 клас
17	Автоматичний вимикач відповідно до класифікації здатності до струму розмикання та замикання		С2 клас
18	Дозволена сукупна товщина зносу рухомого контакту та нерухомого контакту	мм	3
19	Зазор між відкритими контактами	мм	14±1
20	Над подорожами	мм	3,5±1
21	Середня швидкість закриття	РС	0,7±0,2
22	Середня швидкість відкриття	РС	1,4±0,2
23	Час закриття (номінальна напруга)	РС	35-70
24	Час відкриття (номінальна напруга)	РС	20-50
25	Час відскоку замикання контакту	РС	≤2
26	Асинхронність відкриття та закриття трьох фаз	РС	≤2
27	Опір кожної фази провідного ланцюга	uQ	≤50 (630A) ≤45(1250A) ≤35(1600-2000A) ≤25(2500-3150A)
28	Відстань між фазами	мм	210, 275
29	Тиск контактів	N	2400±200 (20 кА; 25 кА) 3100±200 (31,5 кА)
30	Діапазон відскоку розмикання контакту	мм	≤2,5
31	Номінальна робоча напруга	V	AC/DC110/220
32	Номінальний робочий струм	A	1.1 (AC/DC 220V) 3.3 (змінний/постійний струм 110 В)
33	Потужність двигуна накопичувача енергії	W	70
34	Номінальна напруга двигуна накопичувача енергії	V	DC 220/DC110
35	Час зберігання енергії	РС	≤10
