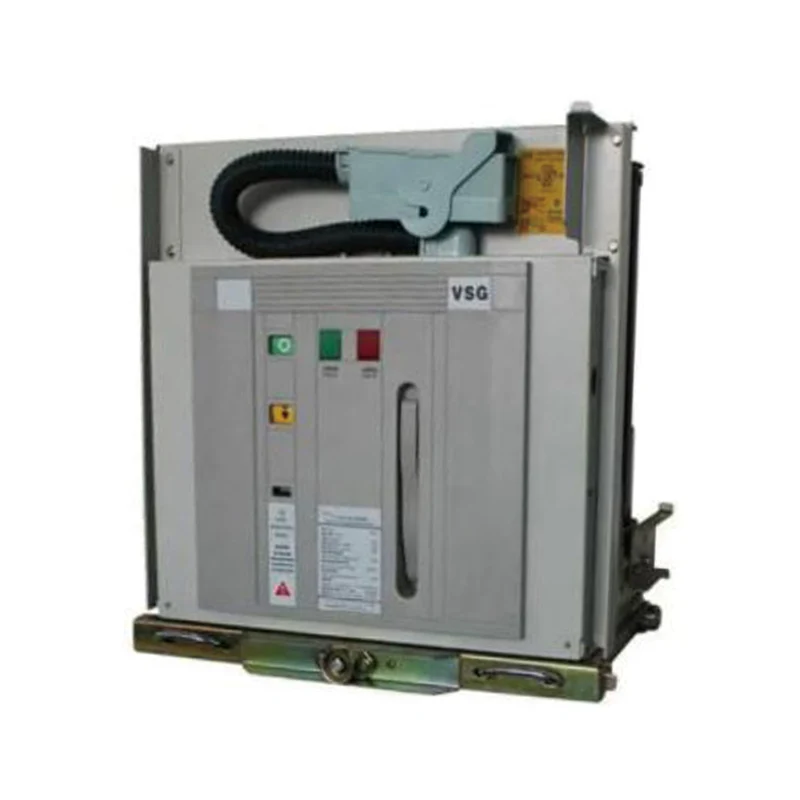

Високовольтний вакуумний вимикач для внутрішнього використання серії VSG-12

XUCKY Electric є провідним виробником і експортером Китаю, що спеціалізується на внутрішніх високовольтних вакуумних вимикачах серії VSG-12. У нас є широкий асортимент продукції для задоволення різноманітних потреб наших клієнтів у всьому світі. Наша прихильність вищій якості, інноваційним технологіям і відмінному обслуговуванню клієнтів робить нас виділяються в нашій галузі.

Надіслати запит

Опис продукту

♦ Спосіб установки: висувний тип, фіксований тип;

♦ Привід: пружинний привід;

♦ Тип полюса: зібраний полюс, вбудований полюс;

♦ Міжфазна відстань: 150 мм, 210 мм, 275 мм;

Умови навколишнього середовища внутрішнього вакуумного вимикача високої напруги серії VSG-12

♦ Температура навколишнього середовища: -15r~+40r;

♦ Висота: <1000м;

♦ Відносна вологість: середньодобова <95%, середньомісячна <90%;

♦ Інтенсивність землетрусу: <8 рівня;

♦ Місця без пожежі, вибуху, сильного забруднення, хімічної корозії, а також інтенсивної вібрації.

Основні технічні параметри внутрішнього вакуумного автоматичного вимикача високої напруги серії VSG-12

немає	Пункт	одиниця	Значення
1	Номінальна напруга	кВ	12
2	Витримувана напруга промислової частоти 1 хв		42
3	Номінальна напруга грозового імпульсу		75
4	Номінальна частота	Гц	50
5	Номінальний струм	A	630, 1250, 1600, 2000, 2500, 3150
6	Номінальний струм відключення короткого замикання	кА	25, 31,5, 40
7	Номінальний короткочасний струм	кА	25, 31,5, 40
8	Номінальна тривалість короткого замикання	s	4
9	Номінальне пікове значення витримуваного струму	кА	63, 80, 100
10	Номінальний струм короткого замикання	кА	63, 80, 100
11	Витримувана напруга вторинної мережі живлення (Imin)	V	2000
12	Номінальний струм відключення окремої батареї конденсаторів	A	630/400 (800/400 для 40 кА)
	Час відкриття (номінальна напруга)	РС	20-50
14	Час закриття (номінальна напруга)	РС	35-70
15	Механічне життя	Часи	10000
16	Електричний ресурс		Е2 клас
17	Сукупна допустима товщина зносу рухомих і нерухомих контактів	мм	3
18	Номінальна робоча напруга замикання	V	AC/DC110/220
19	Номінальна робоча напруга відкриття	V	AC/DC110/220

немає	Пункт	одиниця	Значення
20	Номінальна потужність двигуна	W	90
21	Час зарядки	s	≤15
22	Зазор між відкритими контактами	мм	9±1
23	Над подорожами	мм	3±1
24	Час відскоку замикання контакту	РС	≤2
25	Асинхронність відкриття та закриття трьох фаз	РС	≤2
26	Середня швидкість відкриття	РС	0,9-1,7
27	Середня швидкість закриття	РС	0,6 〜1,0
28	Опір основного провідного кола	мОм	≤45 (630A) ≤35(1250-2000A) ≤25 (вище 2500A)
29	Тиск замикання контактів	N	3100-3700 (25-31,5 кА) 4400-4800 (40кА)
30	Номінальна робоча послідовність		O-0,3s-CO-180s-CO

Примітка: коли струм становить 4000 А, потрібне примусове повітряне охолодження.

Загальне креслення конструкції та монтажний розмір (одиниця: мм)

♦ Висувний тип (зібраний стовп)

ширина шафи	номінальний струм (A)	номінальний струм відключення короткого замикання (кА)	P	H	A	B	C	D	E	F	G	J	K	L	M	N	R	S	T
650	630	20’31.5	150	275	490	502	492	500	433	626	035	280	598	76	78	637	501	202	40
650	12j0	20-31.5	150	275	490	502	492	500	433	626	049	280	598	76	78	637	501	202	40
800	630	20-31.5	210	275	638	652	640	650	433	626	035	280	598	76	78	637	501	277	40
800	1250	20-40	210	275	638	652	640	650	433	626	049	280	598	76	78	637	501	277	40
800	1600	31,5-40	210	275	638	652	640	650	433	626	055	280	598	76	78	637	501	277	40
WOO	030	20-31.5	275	275	838	852	838	850	433	626	035	280	598	76	78	637	501	377	40
1000	1250	20-40	275	275	838	852	838	850	433	626	049	280	598	76	78	637	501	377	40
1000	1600	31,5-40	275	275	838	852	838	850	433	626	055	280	598	76	78	637	501	377	40
1000	1600-2000	31,5-40	310	310	838	852	838	850	361	680	079	295	586	77	88	698	529	377	0
1000	2500-4000	31,5-40	310	310	838	852	838	850	361	680	0109	295	586	77	88	698	529	377	0

♦ Витягнутий тип (вбудований стовп)

G	J	K	L	M	N	R	S	T
0)35	280	598	76	78	637	501	202	40
①49	280	598	76	78	637	501	202	40
035	280	598	76	78	637	501	277	40
①49	280	598	76	78	637	501	277	40
(D79	295	586	77	88	698	509	377	0
0109	295	586	77	88	698	509	377	0
