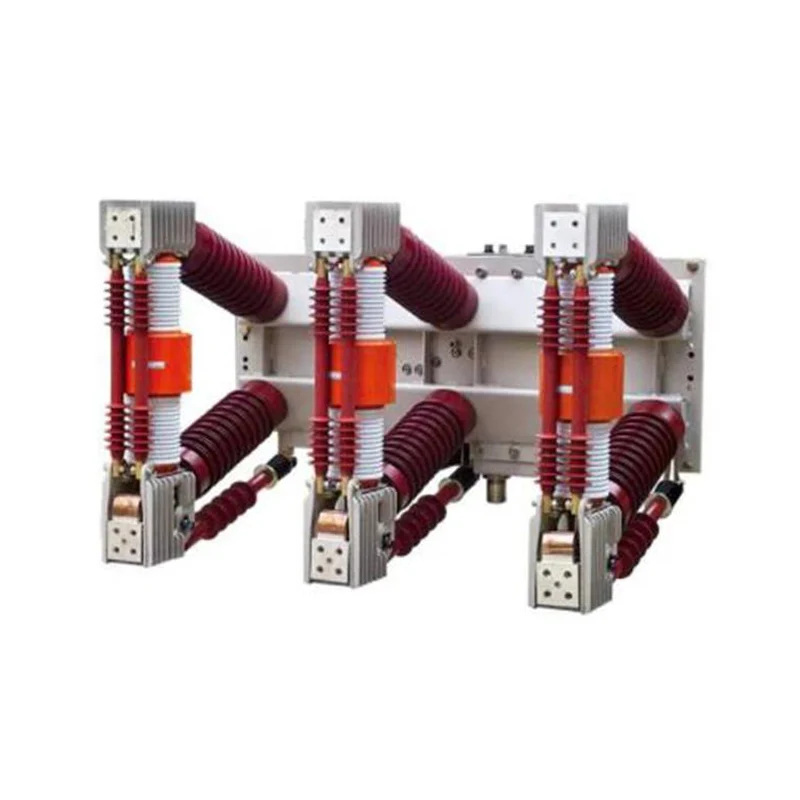

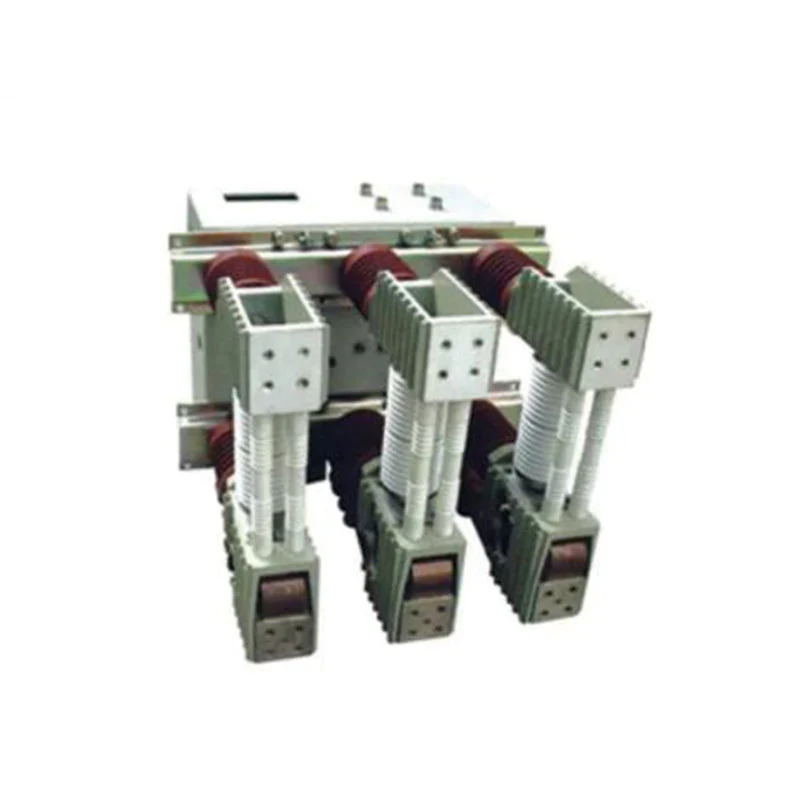

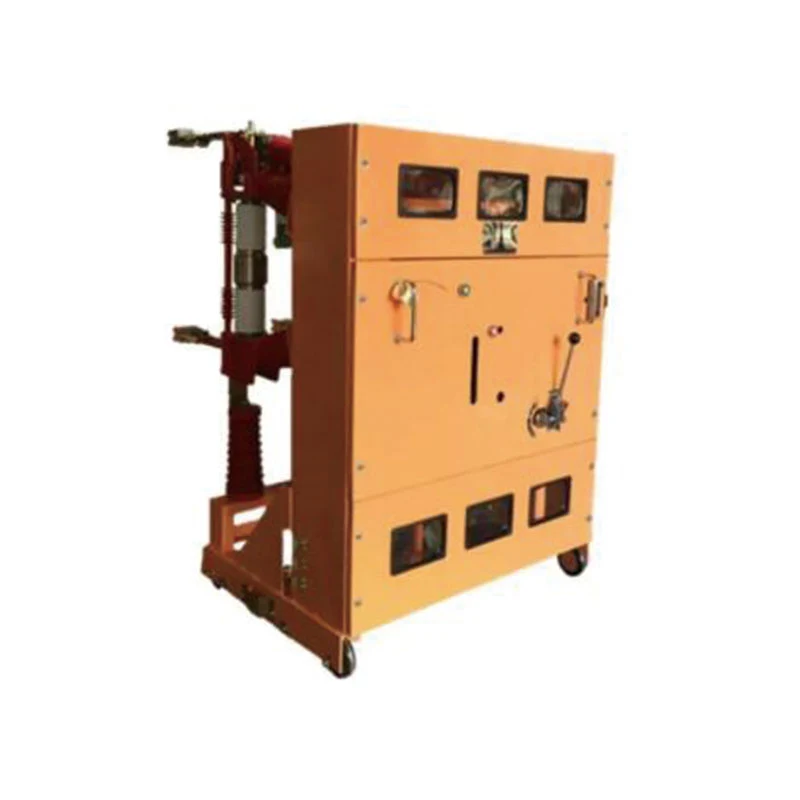

ZN12-12 40.5 Серія внутрішнього високовольтного вакуумного вимикача

Серія ZN12-12 40.5 внутрішнього вакуумного вимикача високої напруги є 3-фазним змінним струмом 50 Гц 12 кВ/40,5 кВ внутрішнього комутаційного обладнання.
♦ Спосіб установки: висувний тип, фіксований тип;
♦ Робочий механізм: пружинний механізм спрацьовування;
♦ Застосування: розподільні пристрої GBC-35, JYN1-35.

Надіслати запит

Опис продукту

XUCKY Electric є провідним виробником і експортером Китаю, що спеціалізується на внутрішніх високовольтних вакуумних вимикачах серії ZN12-12 40.5. У нас є широкий асортимент продукції для задоволення різноманітних потреб наших клієнтів у всьому світі. Наша прихильність вищій якості, інноваційним технологіям і відмінному обслуговуванню клієнтів робить нас виділяються в нашій галузі.

Внутрішній вакуумний вимикач високої напруги ZN12-12/40.5 є 3-фазним змінним струмом 50 Гц 12 кВ/40,5 кВ внутрішнього комутаційного обладнання.

♦ Спосіб установки: висувний тип, фіксований тип;

♦ Робочий механізм: пружинний механізм спрацьовування;

♦ Застосування: розподільні пристрої GBC-35, JYN1-35.

Екологічні умови

♦ Температура навколишнього середовища: -25°C~+40°C;

♦ Висота: <1000м;

♦ Відносна вологість: середньодобова <95%, середньомісячна <90%;

♦ Інтенсивність землетрусу: <8 рівня;

♦ Місця без пожежі, вибуху, сильного забруднення, хімічної корозії, а також інтенсивної вібрації.

Основні технічні параметри

ЗН12-12

немає	Пункт	одиниця	Значення
1	Номінальна напруга	кВ
2	Номінальний струм	A	630, 1250, 1600		1250, 1600, 2000, 2500,3150		2000, 2500, 3150,4000
3	Номінальний струм відключення короткого замикання	кА	20	25	31.5	40	50
4	Струм динамічної стабільності (піковий)	кА	50	63	80	100	125
5	Струм термічної стабільності 4s	кА	20	25	31.5	40/3 с	50/3 с
6	Номінальний струм короткого замикання	кА	50	63	80	100	125
7	Число відключення струму короткого замикання	разів	30				12
8	Номінальна робоча послідовність		CO-0,3S-CO-180S-CO			О-180S-CO-180S-CO
9	Механічне життя	разів	10000			6000
10	Номінальний струм відключення	разів	10000			6000
11	Номінальна напруга грозового імпульсу (повна хвиля)	кВ	75
12	Номінальний короткочасний витримуваний струм промислової частоти (1 хв)	кВ	42
13	Час закриття	РС	≤75
14	Час відкриття	РС	≤65
15	Потужність і номінальна напруга двигуна накопичувача енергії	В/В	275 Вт/ 110 В, 220 В
16	Час зберігання енергії	s	<15

немає	Пункт	одиниця	Значення
17	Номінальна напруга замикаючої котушки	V	110В, 220В
18	Номінальна напруга розмикаючої котушки	V
19	Номінальна напруга котушки блокування	V
20	Номінальний струм розчеплення	A	5
21	Номінальний струм допоміжного вимикача	A	AC10A, DC5A

ЗН12-40.5

немає	Пункт	одиниця	Значення
1	Номінальна напруга	кВ	40.5
2	Номінальний струм	A	1250, 1600, 2000	1250, 1600, 2000, 2500
3	Номінальний струм відключення короткого замикання	кА	20, 25	31.5
4	Струм динамічної стабільності (піковий)	кА	50, 63	80
5	Струм термічної стабільності 4s	кА	20, 25	31.5
6	Номінальний струм короткого замикання (піковий)	кА	50, 63	80
7	Число відключення струму короткого замикання	разів	30	20
8	Номінальна робоча послідовність		CO-0,3S-CO-180S-CO
9	Номінальна напруга грозового імпульсу (повна хвиля)	кВ	180
10	Номінальний короткочасний витримуваний струм промислової частоти (1 хв)	кВ	95
11	Час закриття	РС	≤90
12	Час відкриття	РС	≤75
13	Механіка! життя	разів	10000	60000
14	Номінальний струм відключення	разів	10000	60000
15	Номінальний струм розриву батареї конденсаторів	A	630
	Потужність двигуна накопичувача енергії	W	275
17	Номінальна напруга двигуна накопичувача енергії	V	≃110В, 220В
18	Час зберігання енергії	s	≤15
19	Номінальна напруга котушки замикання та розмикання	V	≃110В, 220В
20	Номінальний струм розчіплювача надструму	A	5
21	Номінальний струм допоміжного вимикача	A	AC10A, DC5A
