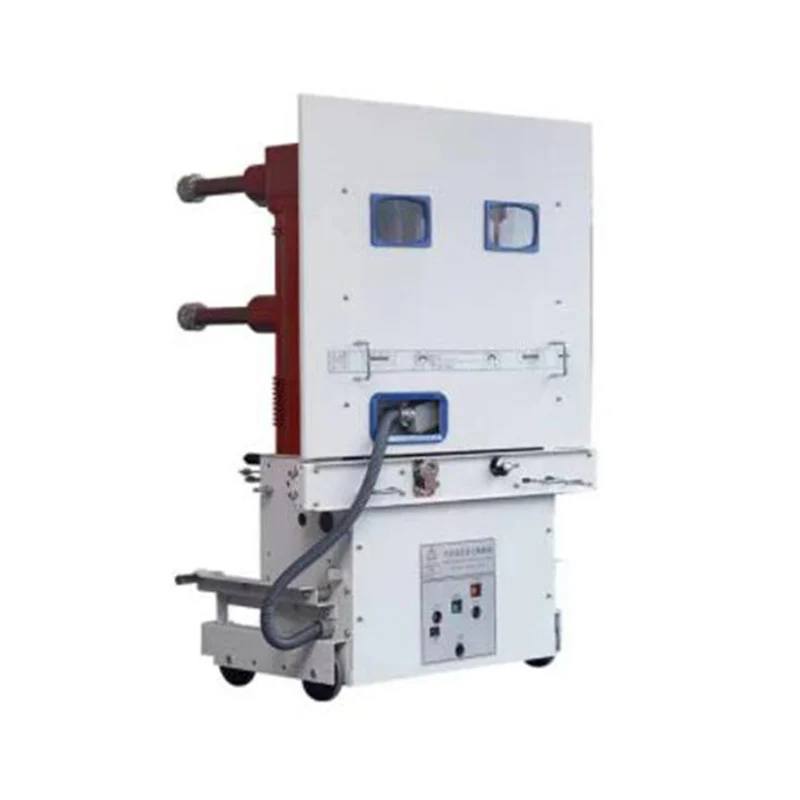

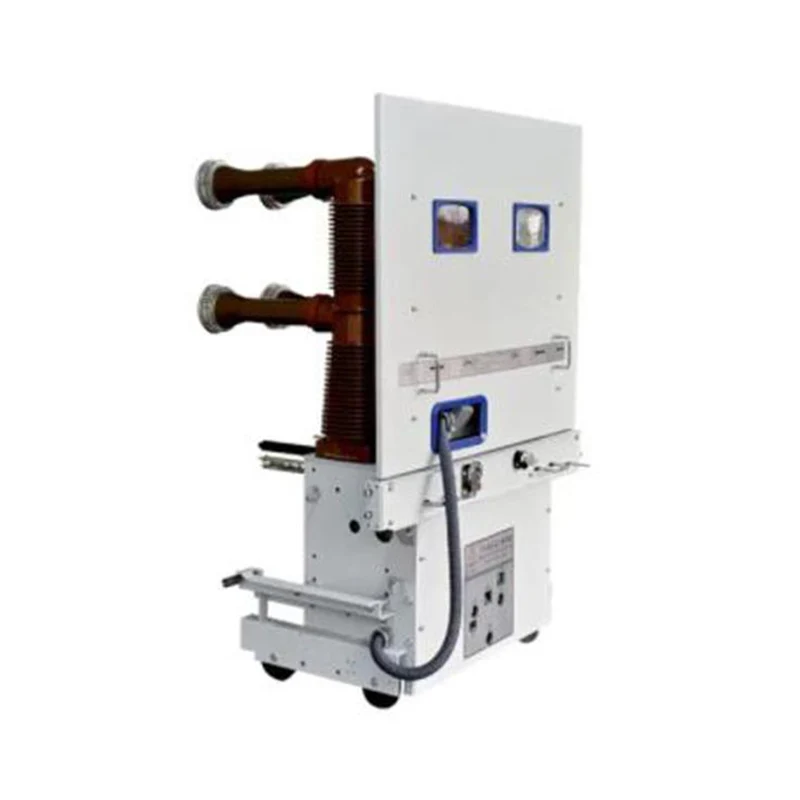

Серія ZN85-40.5 Вакуумний вимикач високої напруги для внутрішнього використання

Внутрішній вакуумний вимикач високої напруги серії ZN85-40.5 є 3-фазним змінним струмом 50 Гц 40,5 кВ внутрішнього вимикача.
♦ Спосіб монтажу: висувний;
♦ Привід: пружинний привід;
♦ Тип полюса: зібраний полюс, вбудований полюс;
♦ Застосування: розподільні пристрої KYN61-40.5.
♦ Вторинний штекер: 58 контактів, 64 контакти.

Надіслати запит

Опис продукту

XUCKY Electric є провідним виробником і експортером Китаю, що спеціалізується на внутрішньому високовольтному вакуумному вимикачі серії ZN85-40.5. У нас є широкий асортимент продукції для задоволення різноманітних потреб наших клієнтів у всьому світі. Наша прихильність вищій якості, інноваційним технологіям і відмінному обслуговуванню клієнтів робить нас виділяються в нашій галузі.

Внутрішній вакуумний вимикач високої напруги ZN85-40.5 є 3-фазним змінним струмом 50 Гц 40,5 кВ внутрішнього комутаційного обладнання.

♦ Спосіб монтажу: висувний;

♦ Привід: пружинний привід;

♦ Тип полюса: зібраний полюс, вбудований полюс;

♦ Застосування: розподільні пристрої KYN61-40.5.

♦ Вторинний штекер: 58 контактів, 64 контакти.

Екологічні умови

♦ Температура навколишнього середовища: -15r~+40r；

♦ Висота: <1000м;

♦ Відносна вологість: середньодобова <95%, середньомісячна <90%；

♦ Інтенсивність землетрусу: <8 рівня;

♦ Місця без пожежі, вибуху, сильного забруднення, хімічної корозії, а також інтенсивної вібрації.

Основні технічні параметри

немає	Пункт	одиниця	Значення
1	Номінальна напруга	кВ	40.5
2	Номінальний струм	A	1250 1600, 2000, 2500
3	Номінальний струм відключення короткого замикання	кА	25, 31,5
4	Динамічний струм (піковий)		63, 80
5	Струм термічної стабільності 4s		25, 31,5
6	Номінальний струм короткого замикання (піковий)		63, 80
7	Номінальний струм короткого замикання	Часи	20
8	Номінальна робоча послідовність		O-0,3s-CO-180s-CO
9	Витримувана напруга промислової частоти 1 хв	кВ	95
10	Номінальна напруга грозового імпульсу	кВ	185
11	Механічне життя	Часи	10000
12	Номінальний струм перемикання однієї батареї конденсаторів	A	630
13	Номінальний струм батареї конденсаторів	A	400
14	Номінальна напруга двигуна накопичувача енергії	V	AC/DC 220/110
15	Потужність двигуна накопичувача енергії	W	≤230
16	Час зберігання енергії	s	≤15
17	Швидкість напруги котушки закриття/відкриття	V	DC 220/110
18	Номінальний струм котушки замикання/розмикання	A	1,05 (110 В) 0,96 (220 В)
19	Зазор між відкритими контактами	мм	20±2
20	Контактні подорожі	мм	7,5±1,5
21	Асинхронність відкриття та закриття трьох фаз	РС	≤2
22	Час відскоку замикання контакту	РС	≤3
23	Опір головного ланцюга (без контактного плеча)	мОм	≤40
