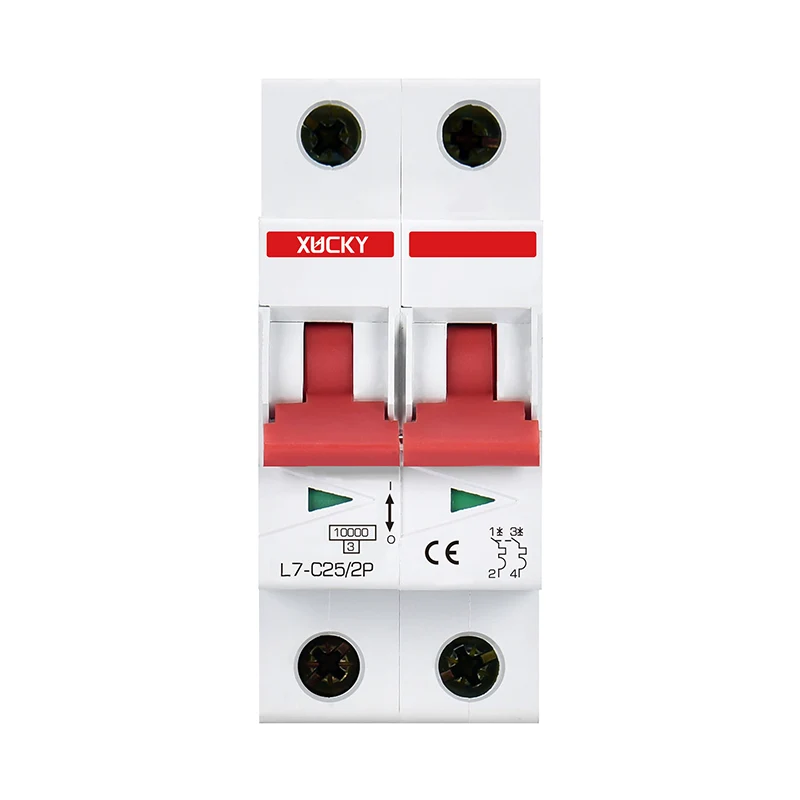

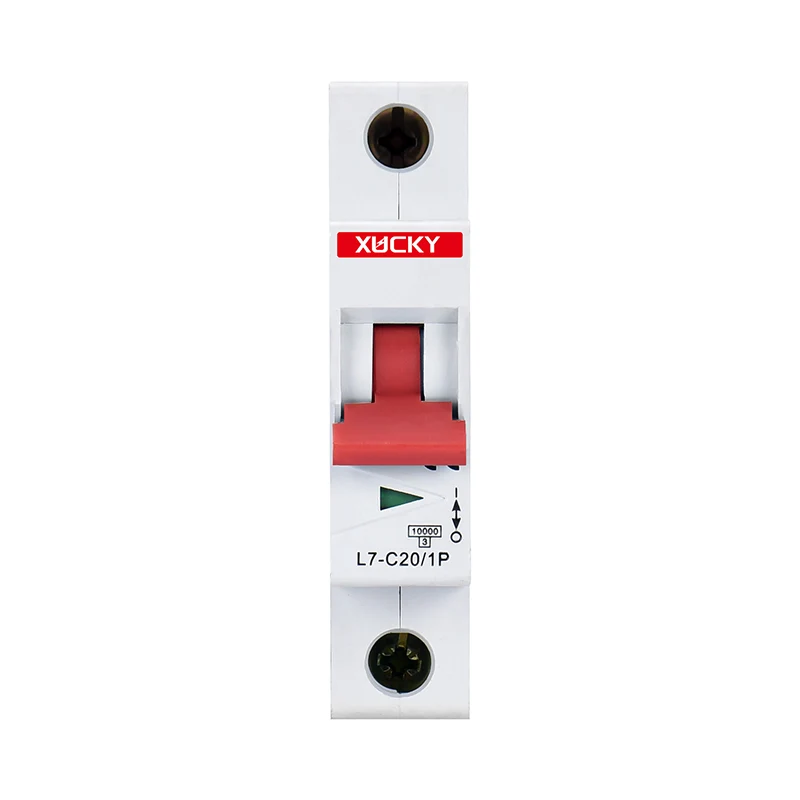

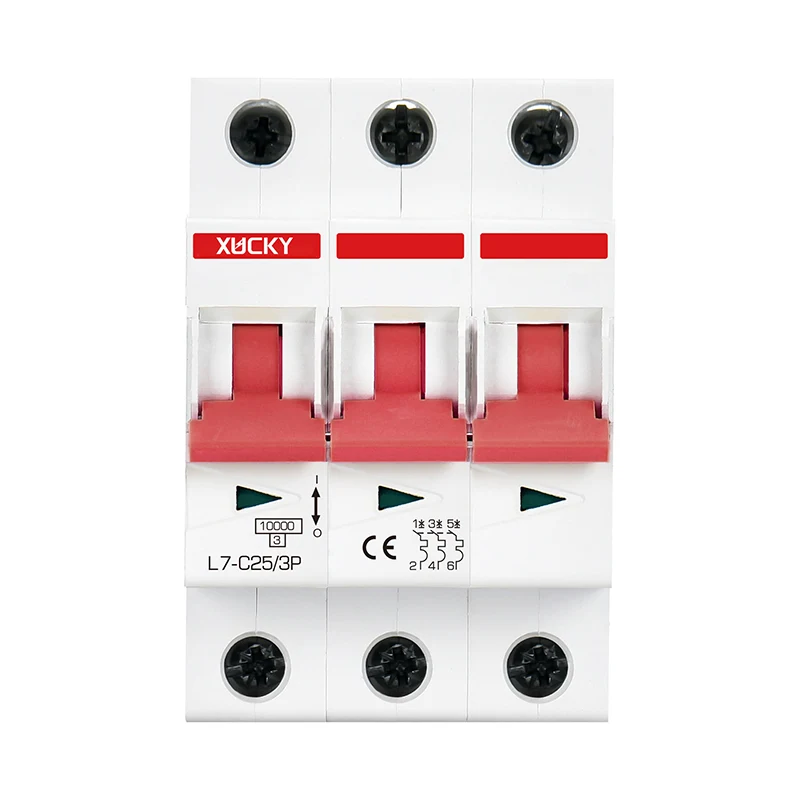

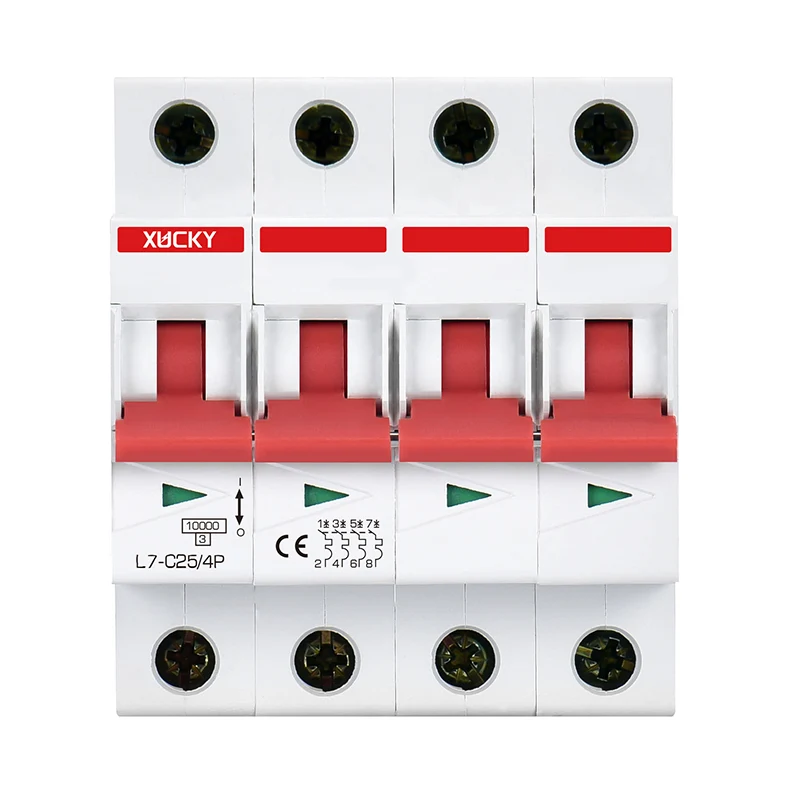

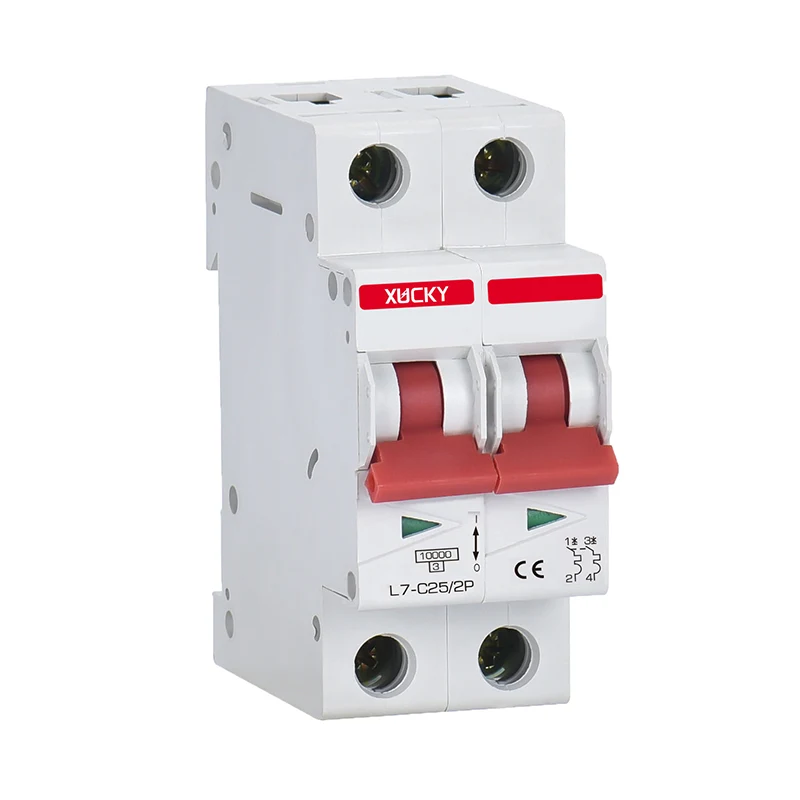

L7 мініатюрний вимикач

Представляючи наш новий мініатюрний вимикач, L7 від Xucky! Він поставляється в полярності 1p, 2p, 3p, 4p і відповідає стандартам IEC60898 - 1/GB/T10963.1. L7 мініатюрний вимикач пропонує перевантаження та короткий захист ланцюга. З CE, CB, сертифікатами це надійне. Номінальний струм коливається від 1a до 63A, а номінальна напруга - 230/240 В (1p) та 400/415V (2p - 4p). Він має високу пропускну здатність 6/10 кк, запалення оболонки і може бути встановлений де завгодно. З довгими електричними та механічними термінами життя це чудовий вибір для різних застосувань.

Технічні характеристики

● Полярність: 1p, 2p, 3p, 4p;

● Статева стандартами: IEC60898- 1/GB/T10963.1;

● Функція продукту: захист перевантаження та короткого замикання;

● Сертифікація: CE, CB, SAA;

● Оцінений струм у (а): 1,2,4, 6, 10, 16, 20, 25, 32, 40, 50, 63;

● Номінальна напруга UE: 230/240V (1p), 400/415V (2p ~ 4p);

● Оцінка частоти (Гц): 50/60;

● Номінальна напруга ізоляції: 500 В;

● Номінальний імпульс протистояти напрузі (удар) KU: 4;

;

● Рівень захисту: IP20;

● Електрична тривалість життя (часи): 10 000;

● Механічна тривалість життя (часи): 30 000;

● Порушення здатності:

● Полум'яна підтримка: рівень V0;

● Місце встановлення: будь -яке місце розташування;

● Застосовуваний поперечний переріз; Суцільний дріт (мм): 1-35; Скручений дріт (мм2): 1-25;

● Максимальний крутний момент електропроводки (п. М): 3,5;

● Температура навколишнього середовища (C): -25 до+45, максимальна вологість 95%;

● Температура зберігання (C):- 40- +75;

● Межа енергії: 3;

● Висота встановлення (метри): не перевищує 2000.

Особливості

● Швидке закриття: забезпечення надійної роботи навантажень на удар та продовження терміну експлуатації вимикачів;

● Під ручкою є чітке вікно індикатора отвору та закриття;

● Друкована інформація на поверхні продукту є довготривалою, чіткою та нелегкою для стирання;

● Викид іонізованих газів підлягає найсуворішим обмеженням: 45 мм відстань сітки;

● Цей мініатюрний вимикач L7 відповідає типу B стандарту IEC 60898-1, характеристиками кривих Type та D-типу D.

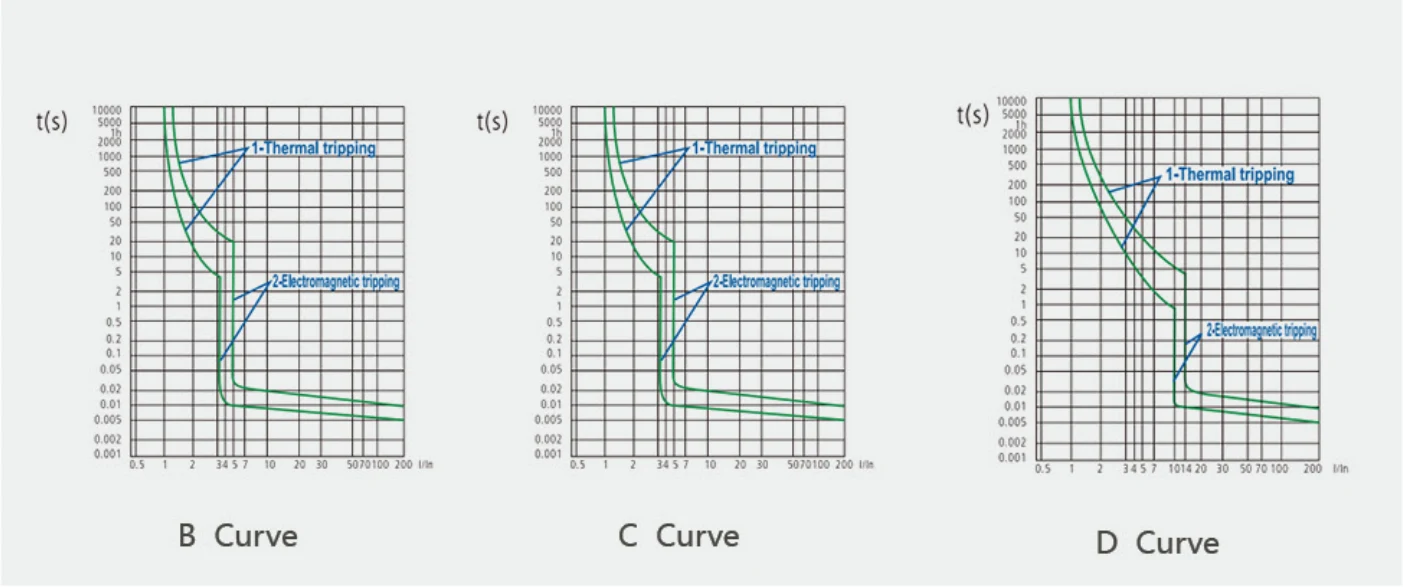

Стрижні характеристики кривих

IEC 60898-1

Магнітне вивільнення

Коли відбувається коротке замикання ланцюга, миттєве витрипування досягається магнітом із залізним серцевиною. Відповідно до стандарту 1EC60898, цей мініатюрний вимикач L7 можна розділити на три типи: B, C і D.

Тепловий випуск

● Після того, як перевантаження відбувається в ланцюзі, біметалічна смуга вимикача згинається через тепло, внаслідок чого контакти відключилися і призводять до теплового трипінг;

● Стандарт IEC визначає діапазон часового часу для різних струмів перевантаження;

● Температура референтного випробувального середовища становить 30 ° C.

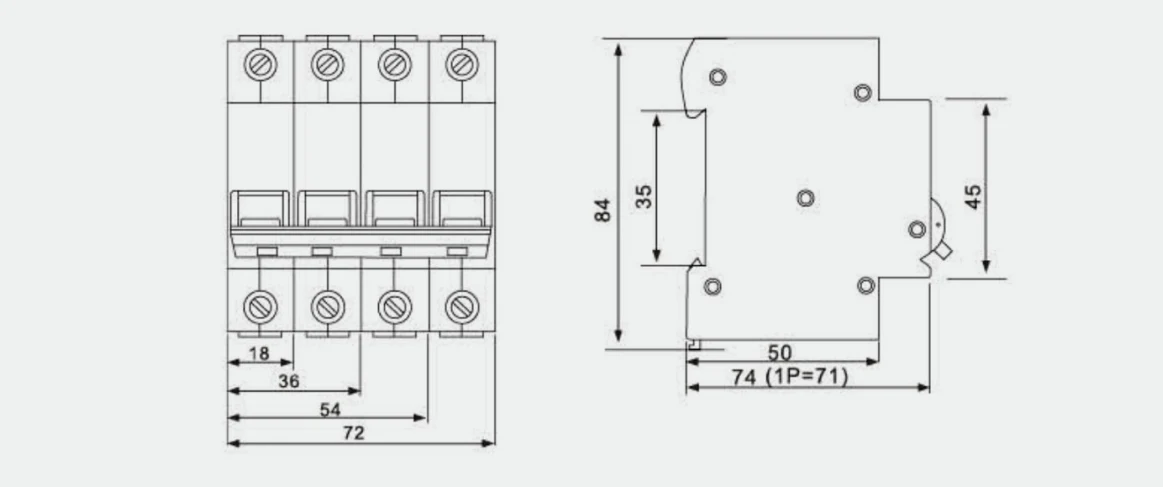

● Розміри продукту та встановлення (мм)

Мініатюрний вимикач L7 встановлений на направляючій рейці з максимальною ємністю з'єднання 25 мм2.
