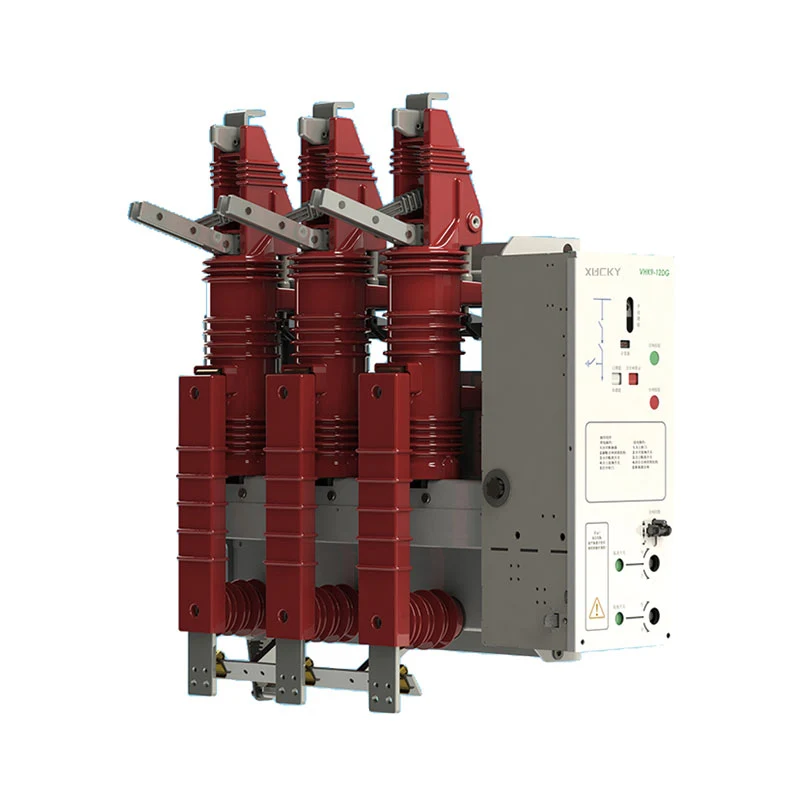

Інтегрований комбінований вакуумний вимикач VHK9-12

Інтегральний комбінований вакуумний вимикач ВХК9-12 - це вимикач, розроблений для технічної інтерпретації вимог споживачів до надійності, безпеки та компактності електрообладнання. Він підходить для систем розподілу електроенергії 12 кВ/7,2 кВ у громадських будівлях, комерційних житлових будинках, промислових і гірничодобувних галузях промисловості тощо, а також підходить для повних комплектів механічного обладнання, що приводиться в рух високовольтними двигунами, які потребують високої компактності.

Екологічні умови

● Висота: ≤2000 м;

● Температура навколишнього середовища: +40 ℃;

● Відносна вологість: середньодобова ≤95%, середньомісячна ≤90%;

● Навколишнє повітря не повинно бути значно забруднене корозійним або горючим газом, водяною парою тощо;

● Відсутність частої сильної вібрації;

● Якщо ви маєте інші умови використання або інші особливі вимоги, проконсультуйтеся з нами заздалегідь.

Технічні параметри

Технічні характеристики продукту

● Компактний / гнучкий

Режим ізоляції повітря як середовища відповідає електричному зазору та місцевим стандартам розряду технічних специфікацій електроенергетики.

Компактний розмір підтримуючої шафи, що підтримує стандартний розмір шафи: 450*1000*1800 мм (Ш*Г*В), повний набір системи розподілу електроенергії особливо компактний, заощаджуючи простір для дорогої міської будівельної землі.

Гнучка форма збірної шини та режим розширення, зручний для з’єднання інших типів шаф.

● Інтегрований/вбудований

Інтегрована електрична конструкція комбінації вимикача, комбінація вимикача, автоматичного вимикача, вимикача заземлення, зарядженого датчика як одного, модульної конструкції, простого та надійного блокування, легкого в обслуговуванні.

● Візуалізація / Ефективність

Конструкція розриву візуального роз’єднувача, швидкий час доставки, загальна модульна конструкція роблять електричну повну заводську збірку зручною та швидкою. Монолітна структура, усі види блокування повинні бути реалізовані в єдиному механізмі, щоб зменшити ризик збою блокування, спричиненого проблемами процесу складання на повній електричній фабриці.

● Стабільність / Довговічність

Додатковий пружинний/постійний магнітний механізм, тривалий механічний термін служби, герметична вакуумно-дугова герметична герметичність, пилонепроникність, висока ізоляційна ефективність.

Габаритні розміри

Застосовується до стаціонарної конструкції розподільного пристрою

Корпус шафи зібраний шляхом згинання алюмінієво-цинкової пластини товщиною 2,0 мм, має високу міцність, легку вагу, чудову стійкість до корозії, розділений на незалежну кімнату низької напруги, кімнату шин, комутаційну кімнату, кабельну кімнату.

Розподільний пристрій фіксованого типу складається з наступних чотирьох частин:

①кімната шин ②головний вимикач ③кабельна кімната ④механізм керування, механізм блокування та керування низькою напругою ⑤верхній контакт заземлення (опціонально)

① Шинопровод

У верхній частині шафи влаштована шинна кімната. У шинному приміщенні головні шини з'єднані між собою через весь ряд розподільних пристроїв.

② Головний вимикач

Комутатор оснащений автоматичним вимикачем, який включає автоматичний вимикач, вимикач, вимикач заземлення та датчик напруги. Через робочу структуру перед шафою автоматичного вимикача можна керувати інтерфейсом автоматичного вимикача, не відкриваючи двері шафи комутаторної кімнати.

③ Кімната кабельного телебачення

Шафа автоматичного вимикача має велику кабельну кімнату, яка в основному використовується для підключення кабелів, так що одножильні або трижильні кабелі можна підключити до найпростіших неекранованих кабельних роз’ємів. У той же час достатньо місця також може вмістити розрядник, датчик та інші компоненти. У стандартному виконанні дверцята шафи мають оглядове вікно і запобіжну блокування.

Нижня пластина кабельної кімнати з ущільнювальною кришкою, опорною рамою та кабелем відповідного розміру. Нижню пластину кабельної кімнати та дверну раму можна зняти, щоб полегшити монтаж кабелю.

④ Робочий механізм, механізм блокування та керування низькою напругою

Блокована кімната низької напруги також виконує роль панелі керування. Приміщення низької напруги обладнане пружинним приводом з покажчиком положення та механічним пристроєм блокування. Він також може бути оснащений допоміжним контактом, котушкою відключення, механізмом аварійного відключення, ємнісним зарядженим дисплеєм, замком з ключем та електричним пристроєм керування. У той же час приміщення низької напруги також може бути оснащено схемою керування, вимірювальним приладом та пристроєм захисту мікрокомп’ютера. Пристрій захисту мікрокомп'ютера має резервний інтерфейс зв'язку RS232 або RS485, який може здійснювати віддалений моніторинг.
